2РТ28П7ЭГ9-А вилка

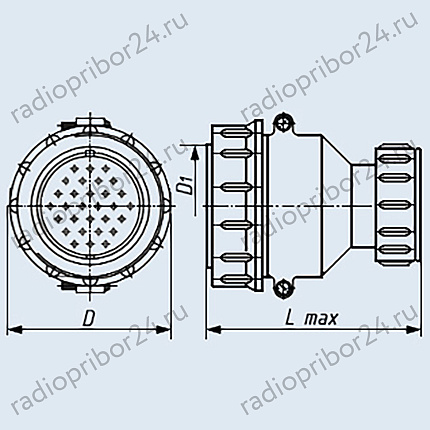

2РТ28П7ЭГ9-А вилка кабельная с прямым патрубком и гайкой для экранированного кабеля
Соединитель 2РТ28П7ЭГ9-А теплостойкий низкочастотный цилиндрический с резьбовой фиксацией сочленённого положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
Используются для соединения и разъединения электрических цепей путем сочленения и расчленения в узлах и блоках электро- и радиоаппаратуры.
Соединители 2РТ-А состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Соединители 2РТ-А предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Изготавливаются для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ОСТ В 110121-91, ГЕ0.364.118ТУ, бР0.364.032ТУ.
Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ.
Категория качества: «ОТК», «ВП».

Гарантийный срок хранения соединителей 2РТ-А - не менее 20 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
2РТ28П7ЭГ9-А
2РТ - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
7 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
9 - обозначение сочетания контактов (условное число);
А - дополнительное обозначение - по материалу изолятора;
Н - покрытие контактов никель;

Примечания:
1. В тип соединителя дополнительно включается обозначение материала "А".
2. В приборном соединителе без патрубка гайка отсутствует. Обозначение гайки "Э" условное.
3. Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель.

Основные технические характеристики соединителей 2РТ-А:

Общие характеристики соединителей 2РТ:-А
Тип соединителя:	негерметичный, теплостойкий
Климатическое исполнение:	УХЛ
Условный размер корпуса:	12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный, кабельный
Исполнение монтажной части:	без патрубка, с прямым патрубком, с угловым патрубком
Вид сочленения:	резьбовое
Покрытие контактов:	серебро, никель
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 2РТ-А:
Рабочий ток на одиночный контакт, А:	10....200
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация, диапазон частот, Гц:	1....10000
Синусоидальная вибрация, ускорение, м/с2 (g):	100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +100
Смена температур, °C:	от -60 до +180
Минимальная наработка, часов:	1000
Количество сочленений - расчленений:	500
Срок сохраняемости, лет:	20
