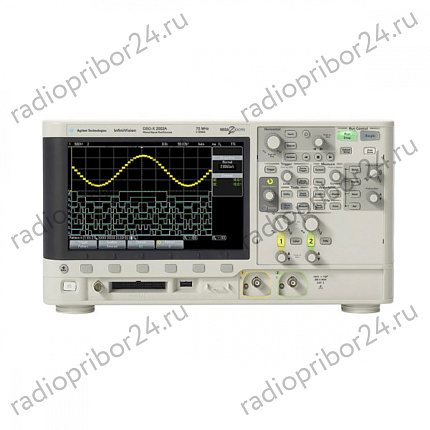

Agilent DSOX2002A Осциллограф: 70 МГц, 2 аналоговых канала

Описание Осциллографы серий 2000X семейства InfiniiVision предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ. Осциллографы, использующие передовые технологии, чтобы предоставить расширенные возможности для пользователей с ограниченным бюджетом Компания Agilent является самым быстрорастущим производителем осциллографов, имея для этого достаточные основания: вкладывает свои средства в технологии, чтобы решать проблемы измерений своих пользователей. Эта приверженность к передовым технологиям привела к появлению осциллографов серии Х семейства InfiniiVision – разработанных, чтобы обеспечить максимальную отдачу, функциональные свойства и гибкость по ценам, которые соответствуют существующим финансовым возможностям пользователя. Модельный ряд осциллографов серии Х семейства InfiniiVision – гарантирует, что пользователь получит именно то, что ему необходимо сегодня с возможностью модернизации в будущем Особенности Осциллографы серии “Agilent InfiniiVision 2000X” 12 моделей с полосами пропускания от 70 до 200 МГц Модели цифровых запоминающих осциллографов (DSO) и осциллографов смешанных сигналов (MSO): 8 цифровых каналов Глубина памяти 100 Квыб Встроенный генератор функций/сигналов произвольной формы с диапазоном частот до 20 MГц Встроенный цифровой вольтметр Измерительные приложения (опции) Гарантийный срок – 3 года Больше возможностей осциллографа По ценам начального уровня, которые вписываются в бюджет пользователя, осциллографы серий 2000Х семейства InfiniiVision предлагают превосходные технические характеристики и дополнительные возможности, которые недоступны в любом другом осциллографе этого класса. Передовая технология компании Agilent предлагает больше возможностей осциллографа за те же средства. Всё это позволяет получить пользователю следующие преимущества. С большим разрешением и в течение более длительного периода времени захватывать интересующий сигнал, чтобы исследовать его на самом большом дисплее в своём классе, используя самую глубокую память и самые высокие скорости обновления сигналов Более продуктивно работать, используя функции трёх приборов в одном: осциллографа, анализатора временных диаграмм, встроенного генератора функций/сигналов произвольной формы до 20 МГц (опция), интегрированного цифрового вольтметра (опция) и анализатора протоколов (опция) Получить более надёжную защиту своих инвестиций за счёт единственного в отрасли полностью модернизируемого осциллографа, включая полосу пропускания, и самого большого числа измерительных приложений. Самый большой дисплей 8.57 дюймовый дисплей с разрешением WVGA (800×480) обеспечивает зону просмотра на 50% больше по сравнению с WQVGA (480×240) за счёт увеличения разрешения в 4 раза Самая высокая скорость обновления сигналов Архитектура глубокой памяти MegaZoom IV, разработанная компанией Agilent, использует специализированные СБИС и реализует скорость обновления до 50000 осциллограмм/с. Высокая скорость обновления может улучшить отображение сигналов на осциллографе, позволяя исследовать едва различимые детали сигнала, такие как шум или джиттер, за счёт модуляции интенсивности отображения. Но ещё более важно, что высокая скорость обновления увеличивает вероятность захвата случайных и редких событий, которые не были бы захвачены осциллографом с невысокой скоростью обновления. Более глубокая память для более длительного захвата сигналов Используя глубокую (до 4 Мвыб) память MegaZoom IV, можно захватывать длинные, неповторяющиеся сигналы, сохраняя высокую частоту дискретизации, а затем быстро увеличивать интересующий участок сигнала. Осциллографы серии Х семейства InfiniiVision оптимизируют измерения, в которых задействована глубокая память, используя технические решения архитектуры MegaZoom IV, для выбора наиболее эффективного сочетания частоты дискретизации, глубины памяти и скорости обновления сигналов. Хотя может показаться, что чем больше глубина памяти, тем лучше, использование глубокой памяти многих других осциллографов, представленных на рынке, означает для пользователя необходимость принимать компромиссные решения. Осциллографы с глубокой памятью обычно имеют более высокую цену и требуют дополнительного времени для обработки более длинной записи собранных данных в памяти. Обычно это означает, что скорость обновления сигналов замедляется, иногда довольно значительно. По этой причине большинство других осциллографов имеют ручную установку глубины памяти, а типичная установка глубины памяти, используемая по умолчанию, обычно относительно небольшая (от 10 до 100 Квыб). Если в этих осциллографах требуется использовать глубокую память, необходимо сначала включить её и заниматься проблемой скорости обновления. Поэтому пользователь должен точно знать, когда ему важно использовать глубокую память, а когда нет. Технические решения, реализованные в эксклюзивной архитектуре глубокой памяти MegaZoom IV компании Agilent, автоматически выбирают большую глубину памяти, когда это необходимо для поддержания высокой частоты дискретизации, сохраняя при этом также высокую скорость обновления. Технические решения, использованные компанией Agilent Архитектура глубокой памяти MegaZoom IV, разработанная компанией Agilent, использует специализированные СБИС и позволяет объединить возможности осциллографа, логического анализатора (анализ временных диаграмм), анализатор протоколов и встроенный генератор функций в компактном конструктиве по приемлемой цене. Четвёртое поколение глубокой памяти MegaZoom обеспечивает самую высокую в отрасли скорость обновления сигналов в сочетании с самой глубокой памятью, обеспечивающей быструю реакцию. Лучшие осциллографы в своём классе Осциллографы семейства InfiniiVision имеют самую глубокую память до 100 Квыб в своём классе, которая реализована в соответствии с патентованной архитектурой MegaZoom IV, разработанной компанией Agilent. Эта память всегда включена и обеспечивает быструю реакцию, реализуя самые высокие в отрасли скорости обновления до 50000 осциллограмм/c, которые не ухудшаются при включении измерений или добавлении цифровых каналов. Осциллографы серии 2000X обеспечивают 23 вида автоматических измерений. Обзор моделей осциллографов серий 2000Х и 3000Х семейства InfiniiVision компании Agilent Характеристика Серия 2000Х Серия 3000Х Число аналоговых каналов 2 или 4 аналоговых канала 2 или 4 аналоговых канала Полоса пропускания (с возможностью модернизации) 70, 100, 200 МГц 100, 200, 350, 500 МГц, 1 ГГц Частота дискретизации (для каждого канала/ для половины каналов в режиме чередования 1 Гвыб/с 2 Гвыб/с 2 Гвыб/с (2,5 Гвыб/с – модели с полосой 1 ГГц) 4 Гвыб/с (5 Гвыб/с – модели с полосой 1 ГГц) Глубина памяти 100 Квыб (стандартная комплектация) 2 Mвыб (станд. компл.) 4 Mвыб (опция) Скорость обновления отображения сигналов 50000 осциллограмм/c 1000000 осциллограмм/c Цифровые каналы анализа временных диаграмм 8 на моделях MSO или после апгрейда (опция) 16 на моделях MSO или после апгрейда (опция) Встроенный генератор функций/ сигналов произвольной формы до 20 MГц (WaveGen) Да (опция), без сигналов произвольной формы Да (опция) с возможностью генерации сигналов произвольной формы Интегрированный цифровой вольтметр Да (опция) Да (опция) Поиск и навигация Нет Да Анализ протоколов последовательных шин Нет Да (несколько опций) Сегментированная память Да (опция) Да (опция) Испытание на соответствие маске Да (опция) Да (опция) Интерфейс AutoProbe Нет Да Измерение и анализ параметров мощности Нет Да (опция) Расширенные математические функции с данными сигналов Нет Да (опция) Единственный в отрасли прибор с возможностью апгрейда до осциллографа смешанных сигналов (MSO) в процессе эксплуатации Осциллографы серии 2000Х являются первыми приборами в своём классе, которые имеют встроенный анализатор временных диаграмм, который может быть включен в процессе эксплуатации. Цифровые сигналы повсеместно используются в современных схемах, и традиционные 2- и 4- канальные осциллографы не всегда обеспечивают достаточное число каналов в распоряжение пользователя. Используя дополнительные 8 логических каналов интегрированного анализатора временных диаграмм, пользователь может иметь до 20 каналов, объединённых единой временной базой, схемой запуска и памятью сбора данных, с возможностью их просмотра на одном и том же приборе. Купив сначала 2- или 4- канальный осциллограф, пользователь может в любое время самостоятельно модернизировать его до осциллографа смешанных сигналов, используя лицензию, чтобы включить эти 8 логических каналов интегрированного анализатора временных диаграмм. Эксклюзивный в отрасли встроенный генератор функций/сигналов произвольной формы с диапазоном частот до 20 МГц Впервые в отрасли осциллографы серий 2000Х предлагают встроенный генератор функций/сигналов произвольной формы с диапазоном частот до 20 МГц. Встроенный генератор функций обеспечивает генерацию следующих сигналов: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока, sin(x)/x, с экспоненциальным фронтом/срезом, кардиосигнал, колоколообразный импульс и шум. Интегрированный цифровой вольтметр Впервые в отрасли осциллографы серий 2000Х предлагают 3- разрядный цифровой вольтметр и 5- разрядный частотомер, интегрированные внутри осциллографа. Вольтметр работает, используя те же самые пробники осциллографических каналов, но при этом его измерения не связаны с системой запуска осциллографа. Таким образом, как измерения вольтметра, так и измерения осциллографа в соответствии с условиями запуска, можно проводить, используя одно и тоже подключение к ИУ. Результаты измерения вольтметра всегда отображаются, позволяя пользователю всегда иметь их под рукой. Возможности модернизации Проекты требуют изменений, но традиционные осциллографы имеют фиксированные возможности – пользователь имеет только то, что он получил во время покупки. В случае осциллографов серий 2000Х инвестиции пользователя защищены. Если в будущем потребуются более высокая полоса пропускания (до 200 МГц), цифровые каналы, генератор сигналов или измерительные приложения, можно просто добавить их, когда необходимо. Опции испытаний на соответствие маске Опции испытаний на соответствие маске в осциллографах серий 2000Х семейства InfiniiVision обеспечивают быстрый и удобный способ проведения допусковых испытаний на соответствие стандартам в условиях производства, а также обнаружения редких аномалий сигнала при разработке новых устройств. Используя осциллографы, которые единственные в отрасли реализуют допусковые испытания аппаратными методами, можно протестировать до 50000 сигналов в секунду. Опции испытаний на соответствие маске совместимы со всеми моделями осциллографов серий 2000Х. Можно выбрать из нескольких критериев испытаний, включая возможность запуска тестов в течение заданного числа сборов данных, в течение заданного времени, либо до обнаружения отказа. Маски для допусковых испытаний могут быть созданы автоматически на базе входных опорных сигналов и определяемых пользователем полей допуска. Кроме того, эти маски можно создать на ПК и затем импортировать, используя USB флэш-накопитель. Сегментированная память При захвате импульсов или пакетов данных, следующих с большой скважностью, можно воспользоваться режимом сегментированной памяти для более оптимального использования памяти. Сбор данных с сегментированием памяти позволяет выборочно захватывать и запоминать важные сегменты сигналов, не захватывая время нечувствительности (время простоя), не имеющее значения. Сбор данных с сегментированием памяти является идеальным для приложений, использующих пакетные сигналы последовательных шин, сигналы импульсных лазеров, пакетные сигналы радаров, а также при проведении экспериментов в физике высоких энергий. Опции сегментированной памяти совместимы со всеми моделями осциллографов серий 2000Х. Опорные сигналы Можно запомнить до двух сигналов в энергонезависимой памяти осциллографа, затем сравнивать измеряемые сигналы с этими опорными и выполнять постобработку и измерения на запомненных данных. Можно также запомнить сигналы во внешнем съёмном USB-накопителе в формате *.h5, чтобы затем, когда потребуется, вызвать их обратно в память опорных сигналов осциллографа. Запоминание и/или пересылка данных сигналов в ПК производится в виде пары данных XY в формате CSV (*.csv). Можно также запомнить растровое изображение сигнала и переслать его в ПК для целей документирования в различных графических форматах, включая: 8-битовый (*.bmp), 24-битовый (*.bmp) и 24-битовый PNG (*.png). Локализация графического интерфейса пользователя и встроенной справочной системы Обеспечивается возможность работы с осциллографом на языке, который наиболее знаком пользователю. Графический интерфейс пользователя, встроенная справочная система, накладки на переднюю панель и руководство по эксплуатации доступны на 11 языках: английском, японском, упрощенном китайском, традиционном китайском, корейском, немецком, французском, испанском, русском, португальском и итальянском. Во время работы доступ к встроенной справочной системе производится простым нажатием и удерживанием любой клавиши. Возможности подключения и совместимость со стандартом LXI Для подключения к ПК имеются два встроенных хост-порта USB (по одному на передней и задней панелях) и порты устройства USB. Модуль интерфейсов LAN/VGA обеспечивает подключение осциллографа к локальной сети (LAN), полную совместимость с классом С стандарта LXI, а также подключение внешнего монитора. Доступен также модуль интерфейса GPIB, поставляемый по дополнительному заказу. Одновременно можно использовать только один из этих модулей. Панель инструментов IntuiLink и программа Data Capture облегчают пересылку экранных изображений и данных в программы Microsoft® Excel и Word. Архитектура глубокой памяти MegaZoom IV Компанией Agilent разработана архитектура осциллографов с глубокой памятью 4-го поколения MegaZoom IV, основанная на специализированных СБИС и объединяющая в одном приборе функции осциллографа, логического анализатора, анализатора протоколов и встроенного генератора функций WaveGen в компактном конструктиве по доступной цене. Архитектура MegaZoom 4-го поколения обеспечивает самую высокую в отрасли скорость обновления сигналов в сочетании с глубокой памятью сбора данных, обладающей быстрой реакцией. Для удовлетворения настоящих и будущих потребностей осциллограф должен позволять добавлять свойства, позволяющие сократить продолжительность испытаний и отладки при сохранении доступной цены. Это является достаточно сложной задачей для разработчиков осциллографов. В компании Agilent эта задача решается путём разработки специализированных СБИС. Показанные на рисунке выше шесть блоков с белым текстом теперь полностью интегрированы в одну специализированную СБИС. За счёт этого ещё больше были улучшены все основные технические характеристики, обеспечено ускорение выполняемых функций с сохранением оптимальных рабочих диапазонов и производительности при более глубоких возможностях анализа сигналов. Такая последовательная политика включения большинства функций осциллографа в состав одной СБИС улучшает технические характеристики прибора при одновременном снижении цены. Теперь большее число инженеров и техников получили доступ к функциям, которые раньше были доступны только в более дорогих осциллографах, что позволяет им быстрее продвигать свои продукты на рынок при обеспечении значительно более высокой надёжности их работы. MegaZoom IV Самая высокая скорость обновления сигналов Высокая скорость обновления может улучшить отображение сигнала на осциллографе, позволяя увидеть едва различимые детали сигнала, такие как шум или джиттер, за счёт модуляции интенсивности отображения. Но ещё более важно, что высокая скорость обновления увеличивает вероятность захвата редких и случайных событий, которые не были бы захвачены осциллографом с невысокой скоростью обновления. Это связано с понятием так называемого слепого или мертвого времени, то есть времени, которое требуется осциллографу для захвата данных и изображения сигнала. В осциллографах, которые используют традиционную архитектуру, скорость обновления не превышает 55000 осциллограмм/с, но только в специальных режимах. В осциллографах с архитектурой MegaZoom IV, использующей специализированные СБИС, как показано на рисунке выше, скорость обновления может достигать более 1000000 осциллограмм/c. Это обеспечивает минимальное мертвое время осциллографа и увеличивает вероятность захвата редких глитчей. В других случаях требуется просто просмотреть сигнал и оценить его качество с точки зрения стабильности и отсутствия шумов. Пользователь мгновенно выполняет анализ, оценивает ситуацию и переходит к следующему сигналу. Именно в этом режиме скорость обновления очень важна. Если осциллограф медленно отображает сигналы из-за невысокой скорости обновления, он не “видит” входной сигнал в течение длительного интервала времени. Применение осциллографа с архитектурой MegaZoom даёт значительно большую уверенность в том, что пользователь видит самое достоверное из возможных представление сигнала, что ускоряет отладку и сокращает время испытаний, а также повышает качество и надежность конечного продукта. MegaZoom IV Объединение нескольких приборов в одном Преимущества архитектуры MegaZoom не ограничиваются лишь более быстрой скоростью обновления сигналов. Этот подход позволяет интегрировать в специализированной СБИС функции других приборов. В результате пользователь получает не только осциллограф с развитыми функциями, но и интегрированный осциллограф смешанных сигналов (MSO), который добавляет цифровые каналы для анализа временных диаграмм, встроенный генератор функций и анализатор протоколов последовательных шин. Каждый из этих приборов предлагает новые инновационные средства, повышающие эффективность отладки и позволяющие использовать один моноблочный прибор вместо нескольких отдельных приборов. MegaZoom IV Осциллограф Осциллограф используется для захвата данных. Чем больше данных он может захватить с большей частотой дискретизации, тем больше подробностей можно будет увидеть в исследуемом сигнале. При разработке современных устройств часто требуется захватывать длинные, неповторяющиеся сигналы, сохраняя высокую частоту дискретизации, а затем быстро увеличивать интересующий участок сигнала. Технические решения, реализованные в архитектуре глубокой памяти MegaZoom IV компании Agilent, автоматически выбирают большую глубину памяти, когда это необходимо для поддержания высокой частоты дискретизации, сохраняя при этом также высокую скорость обновления. Ручная прокрутка запомненных данных с целью поиска интересующих событий может оказаться медленной и утомительной. Но если осциллограф имеет функцию автоматического поиска и навигации, пользователь может легко задать критерии поиска и затем быстро переместиться к этим, найденным и помеченным, событиям, используя клавиши навигации вперёд и назад на передней панели. MegaZoom IV Осциллограф смешанных сигналов В современных устройствах широко применяются цифровые сигналы, а традиционные осциллографы имеют 2 или 4 канала, и этого часто недостаточно для выполнения текущей работы. С добавлением 16 встроенных цифровых каналов для анализа временных диаграмм получается до 20 коррелированных во времени каналов, которые можно использовать для запуска, захвата и просмотра событий с помощью одного прибора. Это позволяет более гибко использовать средства, доступные для отладки, за счёт увеличения числа одновременно отображаемых сигналов и получать более четкое представление об испытуемом устройстве. В ряде случаев использование дополнительных функций в осциллографе на несколько порядков снижает скорость обновления сигналов и реакцию осциллографа. В осциллографах с архитектурой MegaZoom за счёт интеграции цифровых каналов в специализированную СБИС, эта проблема отсутствует. MegaZoom IV WaveGen – встроенный генератор функций Встроенный генератор функций с диапазоном частот 20 МГц является идеальным для учебных и исследовательских целей. Его можно использовать для генерации сигналов стимулов синусоидальной, прямоугольной и пилообразной формы, импульсов, напряжения постоянного тока и шумоподобных сигналов для подачи их на испытуемое устройство. Поскольку генератор интегрирован, пользователю придется изучить лишь одну систему меню и один интерфейс. Генератор функций WaveGen можно использовать для генерации различных встроенных сигналов при изучении студентами-физиками и электротехниками принципов работы осциллографа и основных измерений параметров сигналов c помощью осциллографа. MegaZoom IV Испытания на соответствие маске в архитектуре MegaZoom Высокая скорость обновления сигналов, обеспечиваемая архитектурой MegaZoom, позволяет реализовать испытания на соответствие маске аппаратным способом и проверять миллионы сигналов за 1-3 секунды. В осциллографах с традиционной архитектурой испытания на соответствие маске реализуются программным способом и возлагаются на центральный процессор, поэтому для проверки миллионов осциллограмм сигналов может потребоваться несколько дней. MegaZoom IV Ускорение анализа протоколов последовательных шин Специализированная СБИС архитектуры MegaZoom имеет встроенную систему анализа протоколов последовательных шин, то есть декодирование выполняется аппаратным способом, а не программным, как в традиционных осциллографах. Методы программной обработки работают медленнее, и обновление сигналов может занять несколько секунд, особенно при использовании глубокой памяти, которая требуется для захвата множества пакетных сигналов последовательных шин. А при одновременном анализе нескольких последовательных шин скорость обновления декодированных сигналов может быть еще меньше. При аппаратной реализации декодирование существенно ускоряется, что повышает вероятность захвата редких ошибок протоколов последовательных шин благодаря интеграции этих функций в одной СБИС без ущерба для скорости обновления. Для сравнения между собой данных двух последовательных шин можно одновременно декодировать и просматривать их с временным разделением в окне “Lister” (просмотрщик). Официальная гарантия Приобретая Осциллограф: 70 МГц, 2 аналоговых канала Agilent DSOX2002A в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения. Внимание Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеровbr
