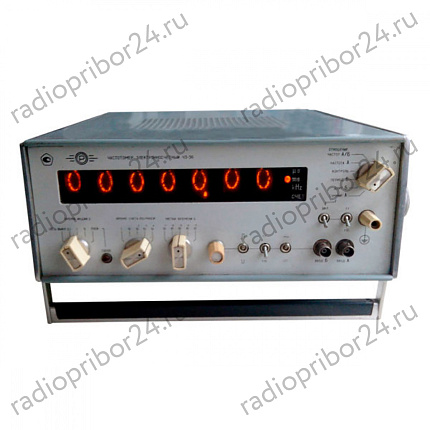

Ч3-36 частотомер электронно-счетный

Характеристики

О товаре

Бренд
Меридиан (ПО им. С.П. Королева)
Модель
Ч3-36
Габаритные размеры
325х132х334 мм
Госреестр
3336-72
Вес
7 кг.
Межповерочный интервал
1 год

128 000 ₽

В наличии

Запросить счет

В корзину

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

Описание Частотомер электронно-счетный Ч3-36 малогабаритный универсальный предназначен для измерений частоты, длительности импульсов, периода, отношения частот, числа импульсов, а также для использования в качестве генераторов образцовой частоты 5,1 МГц. Прибор измеряет частоту электрических сигналов в диапазоне от 10 Гц до 50 МГц, период электрических сигналов от 10 мкс до 100 с и длительность импульсов от 1 мкс до 100 с. Прибор упрощает настройку, испытание и калибровку фильтров, генераторов, делителей частоты и других приборов, которые требуют точного измерения частоты и временных интервалов. Главные особенности Автоматического измерения частоты синусоидальных и частоты следования импульсных электрических сигналов Измерения периода синусоидальных и периода следования импульсных сигналов Измерения длительности импульсов Измерения отношения частот электрических сигналов Счета числа электрических сигналов Выдачи напряжений кварцованных частот Выдачи информации на регистрирующее устройство Покупая частотомер электронно-счетный Ч3-36 в компании Радиоприбор24, вам предоставляется гарантия на оборудование. Замена Ч3-57 Ч3-63 Ч3-63/1

Технические характеристики

Производитель	Меридиан (ПО им. С.П. Королева)
Модель	Ч3-36
Гарантия	1 год
Госреестр	3336-72
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Измерение частоты электрических сигналов (по входу А)
Диапазон частот	от 10 Гц до 50 МГц
Длительность импульсов, не менее	10 нс
Скважность, не более	100
Входное напряжение для синусоидального сигнала	в диапазоне 10 Гц…30 МГц 0.1 … 10 В в диапазоне 30…50 МГц 0.2 … 10 В
Входное напряжение для импульсного сигнала	0.5 … 10 В
Относительная погрешность по частоте кварцевого генератора после самопрогрева в течение	5 минут, не более ±2·10^–5 15 минут, не более ±5·10^–6 30 минут, не более ±2·10^–6 1 час, не более ±5·10^–7
Относительная погрешность частоты кварцевого генератора после 2-х часов самопрогрева	в течение 1 месяца, не более ±1.5·10^–7 в течение 6 месяцев, не более ±2.5·10^–7
Измерение периода электрических сигналов (по входу Б)
Диапазон измерений	10 мкс …100 с
Коэффициент усреднения	10, 10², 10³, 10⁴
Входное напряжение для синусоидального сигнала	0.1 … 10 В
Входное напряжение для импульсного сигнала	0.5 … 50 В
Длительность импульсов, не менее	0.5 мкс
Измерение длительности импульсов (по входу Б)
Полярность импульсов	любая
Длительность	1 мкс … 100 с
Крутизна фронтов импульсов, не менее	1 В/мкс
Входное напряжение	0.5…10 В
Частота следования, не более	100 кГц
Измерение отношения частот электрических сигналов
Диапазон высшей из сравниваемых частот (вход А)	10 Гц…50 МГц
Входное напряжение для синусоидального сигнала	в диапазоне 10 Гц…30 МГц 0.1 … 10 В в диапазоне 30…50 МГц 0.2 … 10 В
Входное напряжение для импульсного сигнала отрицательной полярности при длительности импульсов, не менее 10 нс и скважностью, не более 100	0.5 … 10 В
Диапазон низшей из сравниваемых частот (вход Б) синусоидального или импульсного сигнала любой полярности с длительностью импульсов, не менее 0.5 мкс	0.01 Гц … 100 кГц
Входное напряжение для синусоидального	0.1 … 10 В
Входное напряжение для импульсного сигналов	0.5…50 В
Счет числа электрических сигналов (по входу А)
Длительность импульсов, не менее	10 нс
Скважность, не более	100
Диапазон частот	10 Гц … 50 МГц
Входное напряжение для синусоидального сигнала	в диапазоне 10 Гц…30 МГц 0,1 … 10 В в диапазоне 30…50 МГц 0.2 … 10 В
Входное напряжение для импульсного сигнала отрицательной полярности	0.5 … 10 В
Напряжения опорных частот
Частота	5 и 10 МГц
Форма сигнала	близка к синусоидальной
Выходное напряжение на нагрузке 1 кОм \|\| 100 пФ, не менее	500 мВ
Время счета прибора при измерении частоты	1, 10, 102, 103, 104 мс
Время индикации результата измерения	0.1, 1, 5 с
Входной импеданс
По входу А	сопротивление, не менее 50 кОм емкость, не более 50 пФ
Входу Б	сопротивление, не менее 1 МОм емкость, не более 50 пФ
Общие данные
Время самопрогрева прибора, не менее	2 часа
Наработка на отказ,не менее	1 250 часов
Рабочие условия эксплуатации	температура окружающей среды от -5°С…до +45°С влажность воздуха до 98% при температуре до +35°С атмосферное давление 100 ±4 кПа (750 ±30 мм рт.ст.)
Потребляемая мощность	40 В·А
Питание	220 ±22 В / 50 ±0.5 Гц 220 ±11 В / 400+28–12 Гц
Глубина	334 мм
Ширина	325 мм
Высота	132 мм
Вес	7 кг
Комплект поставки	Частотомер электронно-счетный Ч3-36
Варианты написания в сети Internet	Ч 3-36, Ч3 36, Ч3/36
! .
