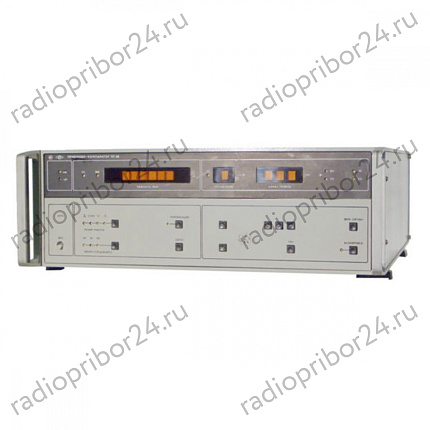

Ч7-38 приемник-компаратор

Характеристики

О товаре

Бренд
Меридиан (ПО им. С.П. Королева)
Модель
Ч7-38
Габаритные размеры
173х488х555 мм
Госреестр
10099-85
Вес
26 кг.
Межповерочный интервал
1 год

345 000 ₽

В наличии

Запросить счет

В корзину

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

Описание Приемник-компаратор Ч7-38 предназначен для определения отклонения частоты кварцевых или атомных мер частота по отношение к частоте сигналов образцовых (эталонных) частот, передаваемых радиостанциями сверхдлинных и длинных волн. Основные области применения Исследование, разработка и производство кварцевых и квантовых генераторов Проверка кварцевых и атомных мер частоты в метрологических лабораториях Исследование процессов распространения радиоволн Синхронизация мер частоты и времени в системах единого времени и радионавигационных системах Покупая приемник-компаратор Ч7-38 в компании Радиоприбор24, вам предоставляется гарантия на оборудование. Заменяет Ч7-7 Ч7-9 Ч7-10 Ч7-23 Ч7-29 Ч7-29А

Технические характеристики

Производитель	Меридиан (ПО им. С.П. Королева)
Модель	Ч7-38
Гарантия	1 год
Госреестр	10099-85
Технические условия (ТУ)	ЕЭ2.003.032 ТУ
Межповерочный интервал	1 год
Параметры
Диапазон частот сигналов	5 кГц-79,9 кГц и 66,(6) кГц без конвертера с шагом перестройки 0,1кГц 178 кГц-287,8кГц с конвертером с шагом перестройки 0,2 кГц
Чувствительность прибора	0,1 мкВ в диапазоне частот 5 кГц-79,9 кГц и 66,(6) кГц 10 мкВ в диапазоне частот 178 кГц-287,8 кГц
Полоса пропускания приемника	15 Гц-30 Гц
Избирательность прибора	80 дБ по зеркальному каналу в диапазоне частот 5 кГц-79,9 кГц и66,(6) кГц 16 дБ по зеркальному каналу в диапазоне 178 кГц-287,8 кГц 40 дБ по соседнему каналу (при отстройке на ±100 Гц от частоты принимаемого сигнала)
Ослабление аттенюатора прибора	от 0 дБ до 80 дБ с шагом 10 дБ
Погрешность установки ослабления аттенюатора, не более	±4 дБ
При напряжении сигнала на входе AI в пределах 20мкВ-60мкВ прибор обеспечивает индикацию перегрузки широкополосного тракта приемника
При напряжении сигнала на входе прибора AI в пределах 0,3мкВ-3мкВ прибор обеспечивает индикацию перегрузки тракта промежуточной частоты приемника
Входное сопротивление по входу AI	25 Ом-100 Ом
Устройство защиты (ограничитель) входного тракта приемника от высоковольтных сигналов ограничивает входной сигнал на уровне, не превышающем	0,6 В
Прибор выдает следующие выходные сигналы	импульсы частотой 2 кГц; 1 МГц; 128 кГц-207,9 кГц с шагом 0,1кГц; 130 кГц; 100 Гц с размахом,не менее 2 В, на нагрузке 1 кОм на разъеме АПЧ – напряжение постоянного тога, изменяющееся от -(4В±1В) до +(4В±1В), на нагрузке 10 кОм
Прибор имеет следующие режимы работы	“Блокировка”, “Звук, сигнал”, “Компенсация”, “Больше”, “Меньше”, “Стоп”, “Измерение”, “Сброс”
Предел допускаемого значения относительной погрешности сличения частот местного и принимаемого сбором сигнала по результатам фазових измерений не превышает ±5∙10^-12 при времени измерения 24 часа и ±5∙10^-13 при времени измерения 10 суток.
Прибор работает от синусоидального сигнала местного стандарта частоты о параметрами	частота 0,1 МГц, 1 МГц, 5 МГц, 10 МГц относительное отклонение частоты от номинального значения, не более 5∙10^-7 уровень сигнала от 0,5 В до 3 В на нагрузке 50 Ом
Прибор выдает информацию о набеге фазы в параллельном 24-разрядном двоично-десятичном коде
При переходе питания прибора от сети переменного тока к питанию от постоянного тока и обратно прибор выдаёт цифровую информацию без сбоев
При питании от внешнего источника постоянного тока +(27 В±3 В) возможны пораженные точки канала приема на частотах 20 кГц±2 кГц, 40 кГц±4 кГц, 60 кГц±6 кГц, 75,9 кГц±4 кГц
Интерфейс прибора обеспечивает	СИ1 – синхронизация источника (все функциональные возможности) И4 – источник (основной источник функциональные возможности) выдачу информации в канал общего пользования (КОП) о результатах измерения набега фазы исследуемого сигнала в секундах
Общие данные
Прибор обеспечивает технические характеристики после времени установления рабочего режима, равного	15 минут
Нормальные условия эксплуатации	температура 20ºС ±5ºС (293К±5К) относительная влажность воздуха при температуре 25ºС 65% ±15% атмосферное давление 100 кПа ±4 кПа (750мм.рт.ст.±30мм.рт.ст.)
Предельные условия эксплуатации	температура от 60ºС… до +65ºС ( от 213К до 338К) относительная влажность воздуха при температуре 25ºС 98% атмосферное давление 12 кПа (90мм.рт.ст.)
Рабочие условия эксплуатации	температуро окружающей среды от -10ºС… до +50°С ( от 263К до 323К) относительная влажность воздуха до 98% при температуре +25°С (298К) атмосферное давление от 61,3 кПа до 104 кПа (от 460мм.рт.ст до 780мм рт.ст.)
Прибор сохраняет свои технические характеристики в пределах норм, в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 2 часов
Прибор допускает непрерывную работу в рабочих условиях в течение 24 часов при сохранении технических характеристик
Наработка на отказ прибора, не менее	4 500 часов
Срок службы	10 лет
Технический ресурс прибора	10 000 часов
Питание	от сети 220 В±22 В частотой 50Гц и 115В±6 В и 220 В±11В частотой 400 Гц±10 Гц от источника постоянного тока напряжениям 27 В±3 В
Глубина	555 мм
Ширина	488 мм
Высота	173 мм
Вес	26 кг
Комплект поставки	Приемник-компаратор Ч7-38
Варианты написания в сети Internet	Ч 7-38, Ч7 38, Ч7/38
! .

Технические характеристики

Производитель	Меридиан (ПО им. С.П. Королева)
Модель	Ч7-38
Гарантия	1 год
Госреестр	10099-85
Технические условия (ТУ)	ЕЭ2.003.032 ТУ
Межповерочный интервал	1 год
Параметры
Диапазон частот сигналов	5 кГц-79,9 кГц и 66,(6) кГц без конвертера с шагом перестройки 0,1кГц 178 кГц-287,8кГц с конвертером с шагом перестройки 0,2 кГц
Чувствительность прибора	0,1 мкВ в диапазоне частот 5 кГц-79,9 кГц и 66,(6) кГц 10 мкВ в диапазоне частот 178 кГц-287,8 кГц
Полоса пропускания приемника	15 Гц-30 Гц
Избирательность прибора	80 дБ по зеркальному каналу в диапазоне частот 5 кГц-79,9 кГц и66,(6) кГц 16 дБ по зеркальному каналу в диапазоне 178 кГц-287,8 кГц 40 дБ по соседнему каналу (при отстройке на ±100 Гц от частоты принимаемого сигнала)
Ослабление аттенюатора прибора	от 0 дБ до 80 дБ с шагом 10 дБ
Погрешность установки ослабления аттенюатора, не более	±4 дБ
При напряжении сигнала на входе AI в пределах 20мкВ-60мкВ прибор обеспечивает индикацию перегрузки широкополосного тракта приемника
При напряжении сигнала на входе прибора AI в пределах 0,3мкВ-3мкВ прибор обеспечивает индикацию перегрузки тракта промежуточной частоты приемника
Входное сопротивление по входу AI	25 Ом-100 Ом
Устройство защиты (ограничитель) входного тракта приемника от высоковольтных сигналов ограничивает входной сигнал на уровне, не превышающем	0,6 В
Прибор выдает следующие выходные сигналы	импульсы частотой 2 кГц; 1 МГц; 128 кГц-207,9 кГц с шагом 0,1кГц; 130 кГц; 100 Гц с размахом,не менее 2 В, на нагрузке 1 кОм на разъеме АПЧ – напряжение постоянного тога, изменяющееся от -(4В±1В) до +(4В±1В), на нагрузке 10 кОм
Прибор имеет следующие режимы работы	“Блокировка”, “Звук, сигнал”, “Компенсация”, “Больше”, “Меньше”, “Стоп”, “Измерение”, “Сброс”
Предел допускаемого значения относительной погрешности сличения частот местного и принимаемого сбором сигнала по результатам фазових измерений не превышает ±5∙10^-12 при времени измерения 24 часа и ±5∙10^-13 при времени измерения 10 суток.
Прибор работает от синусоидального сигнала местного стандарта частоты о параметрами	частота 0,1 МГц, 1 МГц, 5 МГц, 10 МГц относительное отклонение частоты от номинального значения, не более 5∙10^-7 уровень сигнала от 0,5 В до 3 В на нагрузке 50 Ом
Прибор выдает информацию о набеге фазы в параллельном 24-разрядном двоично-десятичном коде
При переходе питания прибора от сети переменного тока к питанию от постоянного тока и обратно прибор выдаёт цифровую информацию без сбоев
При питании от внешнего источника постоянного тока +(27 В±3 В) возможны пораженные точки канала приема на частотах 20 кГц±2 кГц, 40 кГц±4 кГц, 60 кГц±6 кГц, 75,9 кГц±4 кГц
Интерфейс прибора обеспечивает	СИ1 – синхронизация источника (все функциональные возможности) И4 – источник (основной источник функциональные возможности) выдачу информации в канал общего пользования (КОП) о результатах измерения набега фазы исследуемого сигнала в секундах
Общие данные
Прибор обеспечивает технические характеристики после времени установления рабочего режима, равного	15 минут
Нормальные условия эксплуатации	температура 20ºС ±5ºС (293К±5К) относительная влажность воздуха при температуре 25ºС 65% ±15% атмосферное давление 100 кПа ±4 кПа (750мм.рт.ст.±30мм.рт.ст.)
Предельные условия эксплуатации	температура от 60ºС… до +65ºС ( от 213К до 338К) относительная влажность воздуха при температуре 25ºС 98% атмосферное давление 12 кПа (90мм.рт.ст.)
Рабочие условия эксплуатации	температуро окружающей среды от -10ºС… до +50°С ( от 263К до 323К) относительная влажность воздуха до 98% при температуре +25°С (298К) атмосферное давление от 61,3 кПа до 104 кПа (от 460мм.рт.ст до 780мм рт.ст.)
Прибор сохраняет свои технические характеристики в пределах норм, в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 2 часов
Прибор допускает непрерывную работу в рабочих условиях в течение 24 часов при сохранении технических характеристик
Наработка на отказ прибора, не менее	4 500 часов
Срок службы	10 лет
Технический ресурс прибора	10 000 часов
Питание	от сети 220 В±22 В частотой 50Гц и 115В±6 В и 220 В±11В частотой 400 Гц±10 Гц от источника постоянного тока напряжениям 27 В±3 В
Глубина	555 мм
Ширина	488 мм
Высота	173 мм
Вес	26 кг
Комплект поставки	Приемник-компаратор Ч7-38
Варианты написания в сети Internet	Ч 7-38, Ч7 38, Ч7/38
! .
