Диапазон частот | 0.2 … 1620 кГц |
Входное сопротивление | 75, 135, 150, 600 Ом |
Параметры входа | симметричный с входным трансформатором Т1: 0.2 … 20 кГц симметричный с входным трансформатором Т2: 2 Гц … 1620 кГц несимметричный: 0.2 … 1620 кГц |
Входные импедансы на несогласованном симметричном входе с входным трансформатором Т1 частотой 0.2 … 20 кГц | не менее 20 кОм |
Входные импедансы на несогласованном симметричном входе с входным трансформатором Т2 | 2 … 10 кГц: не менее 4 кОм 10 … 620 кГц: не менее 8 кОм 620 … 1620 кГц: не менее 3.5 кОм |
Входные импедансы на несогласованном несимметричном входе частотой 0.2 … 1620 кГц | не менее 8 кОм |
Широкополосные измерения уровня | ступени чувствительности ступенями в 10 дБ: -50 … +20 дБ, -40 … +20 дБ наименьший отсчитываемый уровень: -70 дБ |
Погрешность измерения на уровне 0 дБ у метки шкалы 0 дБ, после калибровки на частоте 20 кГц | не более ±0.2 дБ |
Линейное искажение по отношению к 20 кГц, во всех положениях делителя напряжения | 0.2 … 620 кГц: не более ±0.2 дБ 0.2 … 1620 кГц: не более ±0.3 дБ |
Точность шкалы измерителя уровня | до деления -5 дБ: не более ±0.1 дБ -5 … -10 дБ: не более ±0.2 дБ -10 … -15 дБ: не более ±0.4 дБ -15 … -20 дБ: не более ±0.5 дБ |
Избирательное измерение уровня | диапазон частот: 4 … 1620 кГц ступени чувствительности ступенями в 10 дБ: -90 … +20 дБ, -80 … +20 дБ наименьший отсчитываемый уровень: -110 дБ |
В избирательном режиме сигнал подвергается тройному преобразованию частоты с промежуточными частотами | 2460 кГц, 120 кГц, 6 кГц |
Линейное искажение в синхронном режиме работы (4 … 1620 кГц) | не более ±0.3 дБ |
Погрешность делителя уровня на частоте 20 кГц, по отношению к 0 дБ | не более 0.2 дБ |
Собственное искажение в случае перемодуляции в 50 дБ | не менее 80 дБ |
Избирательность | к затуханию ∆а=0.2 дБ: ∆f не менее ±25 Гц к затуханию ∆а=3 дБ: ∆f=200±30 Гц к затуханию ∆а=60 дБ: ∆f не более ±500 Гц затухание зеркальной частоты: не менее 80 дБ |
Измерение импеданса | диапазона частот в широкополосном режиме: 0.2 … 1620 кГц диапазона частот в избирательном режиме: 4 … 1620 кГц диапазон измерения импеданса: 50 … 3000 Ом погрешность измерения: не более ±10 % |
Измерение симметричности и отражения | диапазон частот в широкополосном режиме: 0.2 … 1620 кГц диапазон частот в избирательном режиме: 4 … 1620 кГц измерение симметричности и отражения пределов импеданса: 60 … 1200 Ом наибольшая измеряемое значение симметрии или отражение: 46 дБ погрешность измерения: не более ±1 дБ |
Питание от сети переменного тока | частотой: 40 … 60 Гц напряжением: 187 … 242 В |
Напряжение питания от батареи | вставная батарея карманного фонаря (5 шт.): 4.5 В внешняя батарея: 16 … 24 В («+» полюс заземлен) |
Потребляемая мощность при питании от сети | 5 ВА |
Потребляемая мощность при питании от батареи | в избирательном режиме: 50 мА в широкополосном режиме: 30 мА |
Зарядка аккумулятора | максимальная сила тока: 45 мА максимальное напряжение: 22 В |
Питание | 187 … 242 В, 40 … 60 Гц |
Глубина | 200 мм |
Ширина | 345 мм |
Высота | 222 мм |
Вес | 10 кг |

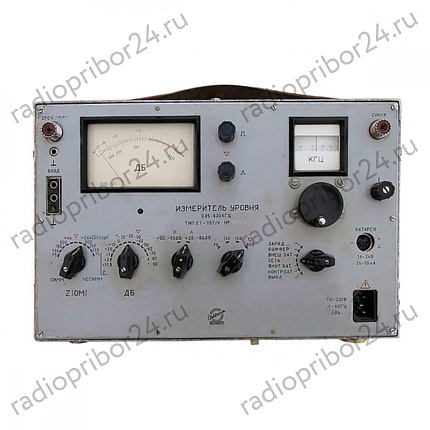

Комплект поставки | измеритель уровня ET-90T/V техническая документация |
