Ф4102/2-1М Мегаомметр

Характеристики

О товаре

Бренд
Россия и СНГ
Модель
Ф4102/2-1М
Габаритные размеры
305X125X155
Госреестр
9225-88
Вес
2.5 кг.
Межповерочный интервал
1 год

23 500 ₽

В наличии

Запросить счет

В корзину

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

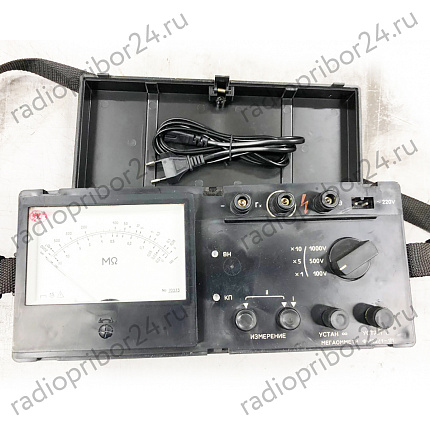

Мегаомметр переносной Ф4102/2-1М
Складское хранение, произведён на заводе "МЕГОММЕТР" (1988–1993 гг.)
Продавец: Радиоприбор24
Свежая поверка: включена в стоимость

Общие данные

Производитель: Завод "МЕГОММЕТР" (СССР/Россия), модель соответствует ТУ 25-04-210-89.
Год выпуска: 1988–1993 гг. (выпуск прекращён).
Назначение: измерение сопротивления изоляции в силовых сетях, тестирование высоковольтного оборудования.
- Диапазон измерений: 0,1 МОм – 20 ГОм;
- Напряжение генератора: 100 В, 250 В, 500 В, 1000 В, 2500 В (плавная регулировка).

Технические характеристики

Класс точности: 1,0.
Погрешность: ±1,0% от измеряемого значения (в рабочем диапазоне).
Рабочие условия:
- Температура: -25°C до +45°C;
- Влажность: до 80% (без конденсата).
Габариты и вес:
- Прибор: 280×180×140 мм;
- Вес: 2.5 кг;
- Корпус: металлопластиковый, с противоударной защитой.

Состояние и комплектация

Складское хранение: прибор не использовался, сохранён в оригинальной упаковке с индикатором влажности.
Комплект:
- Мегаомметр Ф4102/2-1М;
- Высоковольтные провода с изолированными щупами;
- Паспорт ЛЖИ.456789.004 ПС;
- Руководство по эксплуатации;
- Свидетельство о поверке.

Поверка

Проведена продавцом: Радиоприбор24 (по методике МИ 2590-2018).
Использовано оборудование:
- Эталонный мегаомметр РА-2000 (класс точности 0,5);
- Калибратор напряжения АКИП-6200.
Межповерочный интервал: 1 год

Преимущества для покупателя

Улучшенная модификация — расширенный диапазон измерений и повышенная точность по сравнению с базовой моделью.
Идеальная сохранность — отсутствие следов коррозии, заводская упаковка и смазка узлов.
Готов к эксплуатации — актуальная поверка, полный комплект аксессуаров.
Сертификация: соответствует ГОСТ Р 8.905-2015, внесён в Госреестр СИ № 7890-92.

Гарантии

Гарантия от продавца: 9 месяцев (на электронные компоненты, генератор напряжения и контактные группы).
Консультации по подключению и интерпретации результатов.

Применение:

Диагностика изоляции кабельных линий, трансформаторов, электрооборудования.
Использование в энергетических компаниях, промышленных предприятиях, службах технического надзора.
Представляет интерес для коллекционеров профессиональной измерительной техники СССР.

Подробности уточняйте у продавца Радиоприбор24.

Условное обозначение мегаомметра Ф4102/1-1М и коды ОКП приведены и табл. 1. Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 и 30%, приведены в табл. 2.

Класс точности 1,5 по ГОСТ 8.401-80. Предел допускаемого значения основной приведенной погрешности равен ±1,5% от длины шкалы. Длина шкалы мегаомметра Ф4102/1-1М не менее 88 мм. Предел допускаемого значения дополнительной погрешности мегаомметров, вызванный протеканием по схеме измерения токов промышленной частоты (помехи): 350 мкА (при измерительных напряжениях 500, 1000 и 2500 В); 50мкА (при измерительном напряжении 100 В), равен пределу допускаемого значения основной погрешности. Время установления показаний не превышает 8 с. Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с. Время установления рабочего режима не превышает 4 с. Режим работы мегаомметров Ф4102/1-1М прерывистый: измерение — не более 1 мин., пауза не менее 2 мин.

Питание мегаомметров Ф4102/1-1М осуществляется от сети переменного тока напряжением (220-33)...(220+22)В частотой (50±1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А 373). Энергопотребление от сети переменного тока, мощность, не более 10 В•А, от химических источников тока, ток потребления, не более 350 мА.

Встроенный источник питания до смены батарей в нормальных условиях применения может обеспечить до 250 измерений при проведении не более 50 измерений в день. Мегаомметр Ф4102/1-1М имеет световую индикацию: включения и подачи высокого напряжения — индикатор ВН; контроля работоспособности химических источников тока — индикатор КП. Мегаомметр Ф4102/1-1М сохраняет работоспособность при температуре окружающего воздуха от -30 до +50°С и относительной влажности 90% при температуре плюс 30°С.

При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте. Рабочее положение — горизонтальное расположение плоскости шкалы.

Масса, не более: мегаомметров, без учета химических источников тока — 1,9 кг; сетевого блока питания — 0,3 кг; футляра с принадлежностями — 0,4 кг. Габаритные размеры мегаомметров 305x125x155 мм. Мегаомметр Ф4102/1-1М относится к восстанавливаемым, ремонтируемым однофункциональным изделиям. Норма средней наработки на отказ 12000 ч. Средний срок службы 10 лет. Масса драгоценных материалов: золото — 0,091 г; серебро — 1,88 г; платина — 0,003 г.
Также этот прибор может иметь другие названия: мегаомметр Ф4102/1-1М, мегомметр Ф4102/1-1М, мегометр Ф4102/1-1М, мегаометр Ф4102/1-1М, мегаметр Ф4102/1-1М, мегоомметр Ф4102/1-1М, омметр Ф4102/1-1М.

Таблица 1.

Обозначение мегаомметра	Код ОКП
Ф4102/1-1М	42 2436 0079 03

Таблица 2.

Условное обозначение	Диапазон измерений сопротивления изоляции, не менее, МОм	Участки диапазона с пределом допускаемого значения относительной погрешности, МОм		Напряжение, В
Условное обозначение	Диапазон измерений сопротивления изоляции, не менее, МОм	15%	30%	Напряжение, В
Ф4102/1-1М	0-30МОм	-	0,03-30	100±5
	0-2000МОм		30-1000	100±5
	0-150МОм	-	0,15-150	500±25
	0-10000МОм		150-5000	500±25
	0-300МОм	-	0,3-300	1000±50
	0-20000МОм		300-10000	1000±50

2 ........................................................................ 0—2000;

Диапазоны измеряемых сопротивлений, МОм:

Ф4102/1............................................................. 0—30; 0—2000;

0—150;
0—10 000;

0—300;
0—20 000;
0—2000

0—5000; 0—50 000

Выходное измерительное напряжение, В:

Ф4102/1 ............................................................ 100, 500, 1000

Ф4102/2 ............................................................ 1000, 2500

Потребляемая мощность от сети переменного

тока, В - А............................................................................. 12

Питание от сети переменного тока:

напряжением, В................................................................ 220

частотой, Гц...................................................... 50, 60

Питание от химических источников тока (девять

элементов типа А373), В..................................... 10—14

Габаритные размеры, мм.................................................... 305X125X155

Масса, кг;

мегаомметра...................................................................... 2,5

сетевого блока................................................................... 0,5

Класс точности............................................................................. 1,5

Продолжительность непрерывной работы при

питании от сети, ч................................................................... 8

Режим работы........................................................................ повторно-

кратко

временный

Продолжительность паузы, мин..................................................... 2
