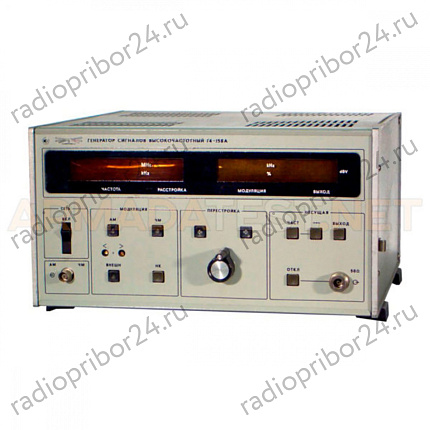

Г4-158А генератор сигналов высокочастотный

Характеристики

О товаре

Бренд
НЗиФ (Нижегородский завод им. М.В. Фрунзе)
Модель
Г4-158A
Габаритные размеры
320х175х355 мм
Госреестр
13515-93
Вес
11 кг.

268 500 ₽

В наличии

Запросить счет

В корзину

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

Описание Генератор сигналов высокочастотный Г4-158А предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры. Высокая точность установки частоты, стабильность, улучшенные параметры AM и ЧМ, низкий уровень амплитудных шумов удовлетворяют повышенным требованиям потребителей и обеспечивают высококачественное радиовещание, проверку приемников магистральной КВ-связи и радиостанций с однополосной модуляцией. Генератор Г4-158А может использоваться при производстве и ремонте бытовой и специальной техники, при выполнении регламентных работ. Генератор обеспечивает следующие режимы работ: немодулированные колебания, внутреннюю и внешнюю AM и ЧМ. Покупая генератор сигналов высокочастотный Г4-158А в компании Радиоприбор24, вам предоставляется гарантия на оборудование.

Технические характеристики

Производитель	Нижегородский завод им. М.В. Фрунзе (НЗиФ)
Модель	Г4-158A
Гарантия	1 год
Госреестр	13515-93
Технические условия (ТУ)	ГОСТ 9788-89 и ШИУЯ.411652.003 ТУ
Межповерочный интервал	2 года; с 2004 г. – 1 год
Диапазон частот	0,1-130 МГц
Дискретность в диапазоне частот	10…100 кГц — 1 Гц 100…1000 кГц — 10 Гц 1…10 МГц — 100 Гц 10…130 МГц — 1000 Гц
Основная погрешность установки	±10^-3 fн Гц
Нестабильность за 15 минут после часового самопрогрева	±10^-6 fн Гц
Плавная расстройка частоты не менее	2*10^-3fн Гц
Пределы изменения уровня выходного напряжения (на нагрузке 50 или 75 Ом)	1*10^-7…2 В (-140…+6 дБ)
Погрешность установки выходного напряжения	на частотах < 50 МГц — ±0,5 дБ на частотах > 50 МГц — ±1 дБ
Нестабильность за 15 минут после часового самопрогрева	±0,1 дБ
Погрешность установки ослабления аттенюатора	при ослаблении < 60 дБ — ±0,5 дБ при ослаблении > 60 дБ — ±1 дБ
Параметры спектра
Ослабление негармонических составляющих спектра	-60 дБ
Спектральная плотность фазовых шумов при отстройке на 20 кГц	123…-130 дБ
Паразитная АМ в режиме НК в полосе частот	0,03…20 кГц 0,1 %
Паразитная ЧМ в режиме НК в полосе частот	0,03…20 кГц (0,5*10^-6 fн + 5) Гц
Коэффициент гармоник огибающей	в режиме АМ 1 % в режиме ЧМ 3 %
Спектральная плотность амплитудных шумов при отстройке от несущей на	100 кГц -135 дБ/Гц
Амплитудная модуляция
Диапазон модулирующих частот	внешняя AM 30 Гц…20 кГц внутренняя AM 1 кГц
Пределы регулировки коэффициента AM (с дискретностью 1%)	0-99%
Основная погрешность коэффициента AM не более	при КАМ 5-90%, Fm=1 кГц ±5% в диапазоне модулирующих частот ±10%
Паразитная AM не более	0,1%
Частотная модуляция
Диапазон модулирующих частот	в диапазоне несущих 1…4 МГц 30 Гц – 20 кГц в диапазоне несущих 4…130 МГц 30 Гц – 60 кГц
Пределы установки девиации	1-600 кГц
Погрешность установки девиации	при частоте модулирующего сигнала 1000 Гц ±10 % в диапазоне модулирующих частот ±15 %
Потребляемая мощность	70 В · А
Питание	220 В, 50 Гц; 115 В, 400 Гц
Глубина	355 мм
Ширина	320 мм
Высота	175 мм
Вес	11 кг
Комплект поставки	Генератор сигналов высокочастотный Г4-158A
Варианты написания в сети Internet	Г4 158A, Г 4-158A, Г4/158A, Г4-158/A
! .

Технические характеристики

Производитель	Нижегородский завод им. М.В. Фрунзе (НЗиФ)
Модель	Г4-158A
Гарантия	1 год
Госреестр	13515-93
Технические условия (ТУ)	ГОСТ 9788-89 и ШИУЯ.411652.003 ТУ
Межповерочный интервал	2 года; с 2004 г. – 1 год
Диапазон частот	0,1-130 МГц
Дискретность в диапазоне частот	10…100 кГц — 1 Гц 100…1000 кГц — 10 Гц 1…10 МГц — 100 Гц 10…130 МГц — 1000 Гц
Основная погрешность установки	±10^-3 fн Гц
Нестабильность за 15 минут после часового самопрогрева	±10^-6 fн Гц
Плавная расстройка частоты не менее	2*10^-3fн Гц
Пределы изменения уровня выходного напряжения (на нагрузке 50 или 75 Ом)	1*10^-7…2 В (-140…+6 дБ)
Погрешность установки выходного напряжения	на частотах < 50 МГц — ±0,5 дБ на частотах > 50 МГц — ±1 дБ
Нестабильность за 15 минут после часового самопрогрева	±0,1 дБ
Погрешность установки ослабления аттенюатора	при ослаблении < 60 дБ — ±0,5 дБ при ослаблении > 60 дБ — ±1 дБ
Параметры спектра
Ослабление негармонических составляющих спектра	-60 дБ
Спектральная плотность фазовых шумов при отстройке на 20 кГц	123…-130 дБ
Паразитная АМ в режиме НК в полосе частот	0,03…20 кГц 0,1 %
Паразитная ЧМ в режиме НК в полосе частот	0,03…20 кГц (0,5*10^-6 fн + 5) Гц
Коэффициент гармоник огибающей	в режиме АМ 1 % в режиме ЧМ 3 %
Спектральная плотность амплитудных шумов при отстройке от несущей на	100 кГц -135 дБ/Гц
Амплитудная модуляция
Диапазон модулирующих частот	внешняя AM 30 Гц…20 кГц внутренняя AM 1 кГц
Пределы регулировки коэффициента AM (с дискретностью 1%)	0-99%
Основная погрешность коэффициента AM не более	при КАМ 5-90%, Fm=1 кГц ±5% в диапазоне модулирующих частот ±10%
Паразитная AM не более	0,1%
Частотная модуляция
Диапазон модулирующих частот	в диапазоне несущих 1…4 МГц 30 Гц – 20 кГц в диапазоне несущих 4…130 МГц 30 Гц – 60 кГц
Пределы установки девиации	1-600 кГц
Погрешность установки девиации	при частоте модулирующего сигнала 1000 Гц ±10 % в диапазоне модулирующих частот ±15 %
Потребляемая мощность	70 В · А
Питание	220 В, 50 Гц; 115 В, 400 Гц
Глубина	355 мм
Ширина	320 мм
Высота	175 мм
Вес	11 кг
Комплект поставки	Генератор сигналов высокочастотный Г4-158A
Варианты написания в сети Internet	Г4 158A, Г 4-158A, Г4/158A, Г4-158/A
! .
