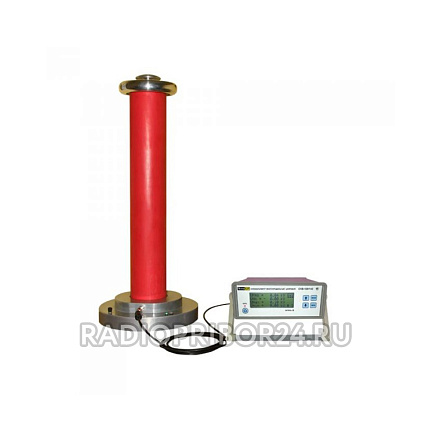

ПрофКиП СКВ-120/140 киловольтметр многопредельный цифровой класс точности 0.25

Характеристики

О товаре

Бренд
ПрофКиП

Цена по запросу

В наличии

Запросить счет

Нет в наличии

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока. Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее. Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с. Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая. В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения. Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.

Особенности и преимущества киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

▪ Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ ▪ Два предела измерения в одном делителе ▪ Относительная погрешность: в каждой точке диапазона 0.25% ▪ Время установления рабочего режима: не более 5.0 с ▪ Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя ▪ Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями

Основные технические характеристики киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

Параметры	Значения
Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	2.000 кВ … 26.000 кВ 26.01 кВ …120.00 кВ
Диапазон измерения напряжения постоянного тока	2.000 кВ … 26.000 кВ 26.01 кВ … 140.00 кВ
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	±0.25%
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±0.25%
Входное сопротивление постоянному току	535 МОм ±10%
Время установления рабочего режима	не более 5.0 с
Количество диапазонов измерения	2
Режим переключения диапазонов измерения	автоматический
Максимальное время работы	8 часов с последующим отключением на 1 час

Рабочие условия применения киловольтметра многопредельного цифрового ПрофКиП СКВ-120

▪ Температура окружающего воздуха: 5°С … 40°С ▪ Относительная влажность воздуха: 30% … 80% ▪ Атмосферное давление: 84 кПа … 106.7 кПа

Нормативные и технические документы, устанавливающие требования к киловольтметру многопредельному цифровому ПрофКиП СКВ-120/140

▪ ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» ▪ ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования» ▪ ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний» ▪ ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия» ▪ ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»

Поверка киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

▪ Поверка осуществляется в соответствии с документом 422120-003-68134858-2014 МП «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 года ▪ Сведения о методиках (методах) измерений приводятся в паспорте 422120-003-68134858-2014 ПС

Общие данные киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

▪ Средний срок службы: не менее 5 лет ▪ Средняя наработка на отказ: не менее 5 000 часов ▪ Питание: 220 В ±22 В, 50 Гц ±0.5 Гц ▪ Максимальная потребляемая мощность: 20 ВА ▪ Габаритные размеры блока индикации: 260х100х260 мм ▪ Габаритные размеры блока делителей ДВМЦ: 300х300х800 мм ▪ Вес блока индикации: 3 кг ▪ Вес блока делителей ДВМЦ: 12 кг

Комплект поставки киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

Наименование	Количество
Блок индикации ПК.422120.003.01	1 шт.
Блок ДВМЦ ПК. 422120.003.02	1 шт.
Межблочный соединительный кабель ПК. 422120.003.03	1 шт.
Кабель сетевой	1 шт.
Вставка плавкая 3.15 А АГО.481.304 ТУ	2 шт.
Паспорт 422120-003-68134858-2014 ПС	1 шт.
