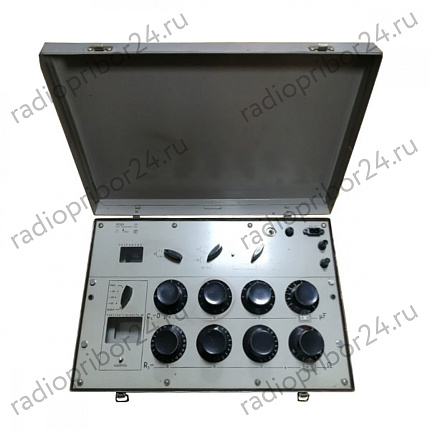

Р5026 мост переменного тока

Производитель

ПО Точэлектроприбор (Росток)

Модель

Р5026

Гарантия

1 год

Госреестр

4347-74

Технические условия (ТУ)

ТУ изготовителя

Межповерочный интервал

1 год

Диапазон измерений С_х 10 пФ-1000 пФ

tgδ_х 1∙10^-4 рад-0,1рад

допускаемая основная погрешность С_х ±(0,5+100/С)%

допускаемая основная погрешность tgδ_х ±(0,01tgδ_x+2∙10^-2)%

Диапазон измерений С_х 100 пФ-10000 пФ

tgδ_х 1∙10^-4 рад-1,0рад

допускаемая основная погрешность С_х ±(0,5+50/С)%

допускаемая основная погрешность tgδ_х ±(0,01tgδ_x+1∙10^-4)%

Диапазон измерений С_х 10⁴ пФ-2∙10⁴ пФ

tgδ_х 1∙10^-4 рад-1,0рад

допускаемая основная погрешность С_х ±(0,5+50/С)%

допускаемая основная погрешность tgδ_х ±(0,01tgδ_x+1∙10^-4)%

Диапазон измерений 2∙10⁴ пФ-10⁵ пФ

tgδ_х 1∙10^-4 рад-1,0рад

допускаемая основная погрешность С_х ±(0,5+50/С)%

допускаемая основная погрешность tgδ_х ±(0,01tgδ_x+1∙10^-4)%

Диапазон измерений 10⁵ пФ-10⁶ пФ

tgδ_х 5∙10^-4рад-1,0рад

допускаемая основная погрешность С_х ±1%

допускаемая основная погрешность tgδ_х ±(0,025tgδ_x+2∙10^-4)%

Диапазон измерений 100 пФ-10000 пФ

tgδ_х 5∙10^-3рад-1,0рад

допускаемая основная погрешность С_х ±(2,5+50/С)%

допускаемая основная погрешность tgδ_х ±(0,05tgδ_x+3∙10^-3)%

Диапазон измерений (10⁴ пФ-10⁵ пФ)/(10⁵ пФ-10⁶пФ)

tgδ_х 5∙10^-3рад-1,0рад

допускаемая основная погрешность С_х ±(2,5+50/С)%

допускаемая основная погрешность tgδ_х ±(0,05tgδ_x+3∙10^-3)%

Диапазон измерений 650 пФ-2∙10⁵ пФ

tgδ_х 5∙10^-3рад-0,1рад

допускаемая основная погрешность С_х ±2,5%

допускаемая основная погрешность tgδ_х ±(0,05tgδ_x+3∙10^-3)%

Диапазон измерений 6500 пФ-2∙10⁶ пФ

tgδ_х 5∙10^-3рад-1,0рад

допускаемая основная погрешность С_х ±2,5%

допускаемая основная погрешность tgδ_х ±(0,05tgδ_x+3∙10^-3)%

Диапазон измерений 2∙10⁶ пФ-5∙10⁸ пФ

tgδ_х 5∙10^-3рад-1,0рад

допускаемая основная погрешность С_х ±2,5%

допускаемая основная погрешность tgδ_х ±(0,05tgδ_x+3∙10^-3)%

Диапазон измерений С_х 10 пФ-1000 пФ

tgδ_х 1∙10^-4 рад-0,1рад

рабочее напряжение 5 кВ-10 кВ

схема измерений «прямая» с Ф5122 и Р5069

Диапазон измерений С_х 100 пФ-10000 пФ

tgδ_х 1∙10^-4 рад-1,0рад

рабочее напряжение 3 кВ-10 кВ

схема измерений «прямая» с Ф5122 и Р5069

Диапазон измерений С_х 10⁴ пФ-2∙10⁴ пФ

tgδ_х 1∙10^-4 рад-1,0рад

рабочее напряжение 3 кВ-10 кВ

схема измерений «прямая» с Ф5122 и Р5069

Диапазон измерений 2∙10⁴ пФ-10⁵ пФ

tgδ_х 1∙10^-4 рад-1,0рад

рабочее напряжение 3 кВ-5 кВ

схема измерений «прямая» с Ф5122

Диапазон измерений 10⁵ пФ-10⁶ пФ

tgδ_х 5∙10^-4рад-1,0рад

рабочее напряжение 3 кВ-5 кВ

схема измерений «прямая» с Ф5122

Диапазон измерений 100 пФ-10000 пФ

tgδ_х 5∙10^-3рад-1,0рад

рабочее напряжение 3 кВ-10 кВ

схема измерений «прямая» и «перевернутая»

Диапазон измерений (10⁴ пФ-10⁵ пФ)/(10⁵ пФ-10⁶пФ)

tgδ_х 5∙10^-3рад-1,0рад

рабочее напряжение 3 кВ-10 кВ

схема измерений «прямая» и «перевернутая»

Диапазон измерений 650 пФ-2∙10⁵ пФ

tgδ_х 5∙10^-3рад-0,1рад

рабочее напряжение 0,1кВ

схема измерений «прямая»

Диапазон измерений 6500 пФ-2∙10⁶ пФ

tgδ_х 5∙10^-3рад-1,0рад

рабочее напряжение 0,1кВ

схема измерений «прямая»

Диапазон измерений 2∙10⁶ пФ-5∙10⁸ пФ

tgδ_х 5∙10^-3рад-1,0рад

рабочее напряжение 0,1кВ

схема измерений «прямая»

Температура – от +10ºС до +35ºС, от -10ºС до +40ºС

Относительная влажность – до 80%, до 90% при температуре 25ºС

Измерение емкости и тангенса угла диэлектрических потерь прибором мост переменного тока Р5026 при высоком напряжении осуществляется по «прямой» схеме (оба электрода измеряемого объекта изолированы от земли) и по «перевернутой» схеме (один из электродов измеряемого объекта соединен с землей); при низком напряжении (от встроенного источника питания) – по «прямой» схеме

Изменение погрешности прибора при отклонении температуры окружающего воздуха (в диапазоне рабочих температур) на каждые 10К – не превышает половины допускаемой основной погрешности

Наработка на отказ прибора, не менее

5 250 часов

Средний срок службы, не менее

6 лет

Глубина

380 мм

Ширина

540 мм

Высота

280 мм

Вес

22 кг

Комплект поставки

Мост переменного тока Р5026

Фильтрующий конденсатор Р5023

Устройство защитного потенциала Ф5122

Комплект кабелей

Документация

Варианты написания в сети Internet

Р 5026, Р-5026, Р/5026
