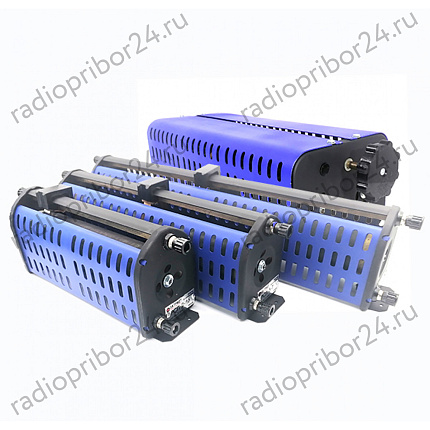

Реостат сопротивления ползунковый ПАТРИОТ

Характеристики

О товаре

Бренд
ПАТРИОТ
Модель
РСП
Габаритные размеры
293х86х126 мм
Вес
2.015 кг.

27 000 ₽

В наличии

Запросить счет

В корзину

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

Реостаты сопротивления ползунковые марки ПАТРИОТ, серий РСП и РСПС предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока.

Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку.

Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата.

Регулируемое напряжение, В, не более: переменного тока частотой 50 Гц - 500, постоянного тока - 220
Усилие управления (перемещение щеточного контакта) реостатом, даН, не более: 5
Степень защиты: IР10
Режим работы: Продолжительный
Количество проводящих элементов с переменным сопротивлением: 1
Механическая износостойкость, число перемещений ползунка: 45 000

Значения силы допустимого тока, проходящего через реостат, сопротивления реостатов в зависимости от габарита проводящего элемента с переменным сопротивлением приведены в таблице:

Исполнение реостата	Величина допустимого тока, А	Сопротивление проводящего элемента в зависимости от габарита, Ом
		РСП -1	РСП -2, РСПС-2	РСП -3, РСПС-3	РСП -4
1	0,25	1440	2800	4300	6500
2	0,35	740	1450	2200	3350
3	0,45	410	825	1280	1950
4	0,55	260	520	800	1200
5	0,7	180	345	530	800
6	0,85	125	240	370	560
7	1.0	95	170	265	400
8	1.4	50	105	165	250
9	1.7	30	55	100	150
10	2,1	20	41	63	95
11	2,6	15	30	45	70
12	3,0	10,5	22	33	50
13	3,4	8	17	25	38
14	4,0	6,5	13	20	30
15	4,5	—	10	15,5	23
16	5,0	—	8	12,5	19
17	5,5	—	6,8	10,6	16
18	6,2	—	5,5	8,5	13
19	7,0	—	4,5	7	11

Габаритные и установочные размеры реостатов сопротивления серии РСП и РСПС:
а - серии РСП ;
б - серии РСПС

Тип реостата			Размеры, мм				Масса, кг
	L	В	Н	А	А1	d
РСП -1	293	64	96	266 ±2	32±1	4	1,22
РСП -2	293	86	126	266 ±2			2,015
РСП -3	393			366 ±2			2,6
РСП -4	533			506 ±2			3,32
РСПС-2	285	170	125	260±2	70±1	5,5	3,4
РСПС-3	385	170	125	360±2	70±1	5,5	4,8

Регулируемое напряжение, В, не более: переменного тока частотой 50 Гц - 500, постоянного тока - 220
Усилие управления (перемещение щеточного контакта) реостатом, даН, не более: 5
Степень защиты: IР10
Режим работы: Продолжительный
Количество проводящих элементов с переменным сопротивлением: 1
Механическая износостойкость, число перемещений ползунка: 45 000

Исполнение реостата	Величина допустимого тока, А	Сопротивление проводящего элемента в зависимости от габарита, Ом
		РСП -1	РСП -2, РСПС-2	РСП -3, РСПС-3	РСП -4
1	0,25	1440	2800	4300	6500
2	0,35	740	1450	2200	3350
3	0,45	410	825	1280	1950
4	0,55	260	520	800	1200
5	0,7	180	345	530	800
6	0,85	125	240	370	560
7	1.0	95	170	265	400
8	1.4	50	105	165	250
9	1.7	30	55	100	150
10	2,1	20	41	63	95
11	2,6	15	30	45	70
12	3,0	10,5	22	33	50
13	3,4	8	17	25	38
14	4,0	6,5	13	20	30
15	4,5	—	10	15,5	23
16	5,0	—	8	12,5	19
17	5,5	—	6,8	10,6	16
18	6,2	—	5,5	8,5	13
19	7,0	—	4,5	7	11

Габаритные и установочные размеры реостатов сопротивления серии РСП и РСПС:
а - серии РСП ;
б - серии РСПС

Тип реостата			Размеры, мм				Масса, кг
	L	В	Н	А	А1	d
РСП -1	293	64	96	266 ±2	32±1	4	1,22
РСП -2	293	86	126	266 ±2			2,015
РСП -3	393			366 ±2			2,6
РСП -4	533			506 ±2			3,32
РСПС-2	285	170	125	260±2	70±1	5,5	3,4
РСПС-3	385	170	125	360±2	70±1	5,5	4,8
