РПМ7-12Ш-ПБ-В

РПМ7-12Ш-ПБ-В
Соединители РПМ7-12Ш-ПБ-В электрические низкочастотные прямоугольные малогабаритные для объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 150 В и силе тока до 1 А.
Применяются для межблочных и приборно-кабельных соединений в радиоэлектронной аппаратуре специального назначения.
Соединители РПМ7 изготавливаются одного типа, 15 типономиналов, 4 конструктивных исполнений.

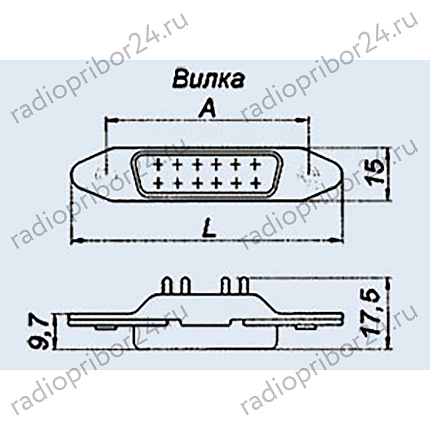

Состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными (блочными), так и кабельным.
Приборная часть изготавливается для межблочных соединений, без кожуха, кабельная - с прямым кожухом.
Подсоединение проводов к хвостовикам контактов методом пайки.
Соединители РПМ7 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».

Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» ОЮ0.364.043ТУ;
- приёмка «9» ОЮ0.364.043ТУ, НЩ0.364.005ТУ.

Гарантийный срок хранения соединителей РПМ7 - 15 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РПМ7-12Ш-ПБ-В
РПМ - Тип соединителя;
7 - Порядковый номер разработки;
12 - Количество контактов;
Ш - Тип контакта: Ш - штыревой контакт (вилка); Г - гнездовой контакт (розетка);
ПБ - Конструктивное исполнение:
- КП - кабельная часть с прямым кожухом,
- ПБ - приборная часть для межблочных соединений,
- П - приборная часть без кожуха.
В - Всеклиматическое исполнение.

Основные технические характеристики соединителей РПМ7:

Общие характеристики соединителей РПМ7:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный, для межблочных и приборно-кабельных соединений
Климатическое исполнение:	всеклиматическое
Состав соединителя:	штыревой контакт (вилка), гнездовой контакт (розетка)
Конструктивное исполнение:	кабельная часть с прямым кожухом, приборная часть для межблочных соединений, приборная часть без кожуха
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РПМ7:
Общее количество контактов:	8, 12, 16, 24, 32, 36, 40, 50
Сопротивление контактов, не более, МОм:	10
Максимальный рабочий ток, А:	1
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 200 (20)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Рабочая температура окружающей среды, °C:	от -60 до +90
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	5000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	12
