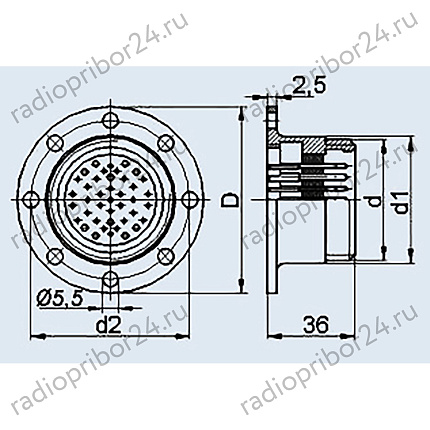

РРМ44-10-1-В

РРМ44-10-1-B
Соединители РРМ44-10-1-B - вилки цилиндрические низкочастотные герметичные резьбовые для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов при напряжении до 560В и токовых нагрузках до 12А.
Вилки РРМ44 изготавливают одного типа, 1 типоконструкции, 15 типономиналов.
Используются для соединения и разъединения электрических цепей при сверхнизких температурах, применяются в криогенной технике.
Вилки предназначены для работы с розетками 2РМТ, изготавливаемыми по техническим условиям ГЕ0.364.126ТУ.
Подсоединение проводов к хвостовикам контактов методом пайки.
Соединители изготавливаются во всеклиматическом исполнении [В] по ГОСТ 20.39.404.
Гарантийный срок хранения соединителей РРМ44 - не менее 12 лет со дня изготовления.

Категория качества: «ВП».
Технические условия:
- приёмка «5» ГЕ0.364.220ТУ.

Основные технические характеристики соединителей РРМ44:

Общие характеристики соединителей РРМ44:
Тип соединителя:	цилиндрический, низкочастотный, для работы при сверхнизких температурах
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39, 42
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без кожуха
Вид сочленения:	резьбовое
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РРМ44:
Общее количество контактов:	4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50
Сопротивление контактов, не более, МОм: - диаметр контакта 1,0 мм - диаметр контакта 1,5 мм - диаметр контакта 2,0 мм - диаметр контакта 3,0 мм	30 15 10 5
Максимальный ток на одиночный контакт, А:	3....20
Максимальное рабочее напряжение в зависимости от схемы расположения контактов, В:	560
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2500 294 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1471 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	343 (35)
Атмосферное пониженное давление, Па:	1,3x10-5
Рабочая температура окружающей среды, °C:	от -253 до +150
Минимальная наработка, часов:	88000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	12
