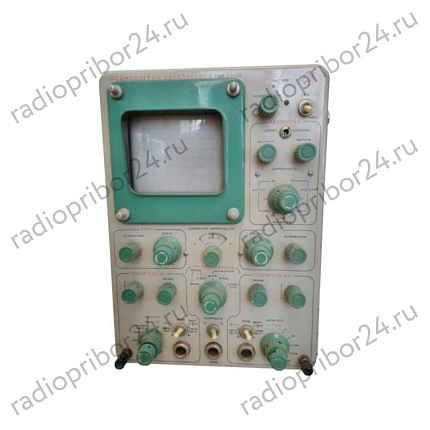

С1-16 осциллограф двухлучевой

Характеристики

О товаре

Модель
С1-16
Габаритные размеры
260х375х550 мм
Госреестр
1875-63
Вес
25 кг.
Межповерочный интервал
1 год

45 000 ₽

В наличии

Запросить счет

В корзину

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

Описание Осциллограф двухлучевой С1-16 предназначен для одновременного наблюдения формы электрических сигналов на экране электронно-лучевой трубки и измерения их амплитудные и временных параметров. Прибор применяется при одновременном исследовании двух синхронных периодических и однократных процессов в видеотрактах телевизионных систем, радио и звуковых диапазонах, а также для изучения неэлектрических процессов с использованием датчиков преобразователей сигналов. Каналы вертикального отклонения обоих лучей имеют идентичные параметры. Каналы имеют симметричный и несимметричный входы. Усилитель канала Y может подключаться к пластинам горизонтального отклонения верхнего луча электронно-лучевой трубки осциллографа С1-16. В этом случае верхний луч может отклоняться исследуемым сигналом по горизонтали (режим X-Y). Развертка общая для обоих лучей может работать в ждущем и автоколебательном режимах. Синхронизация развертки может осуществляться сигналом положительной или отрицательной полярности. Для калибровки длительности развертки используют генератор, стабилизированный по частоте кварцем. Проверка калибровки по длительности производится при коэффициенте развертки 20 мкс/дел. Калибратор амплитуды выполнен по схеме ограничения синусоидального напряжения. Напряжение калибровки подается на потенциометр калибратора, градуированный в значениях напряжения. Отсчет производится по шкале калибратора с учетом установленного коэффициента отклонения (с длительным послесвечением). Шкала перед экраном электроннолучевой трубки – внешняя сменная. Покупая осциллограф двухлучевой С1-16 в компании Радиоприбор24, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Технические характеристики

Производитель	Махачкалинский приборостроительный завод (МПЗ)
Модель	С1-16
Гарантия	1 год
Госреестр РФ	1875-63
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Диапазон измеряемых напряжений	от 20 мВ до 500 В
Диапазон измеряемых интервалов времени	от 0,6 мкс до 1 с
Рабочая площадь экрана для каждого луча имеет	по вертикали – 4 деления по горизонтали – 10 делений (1 деление равно 1 см)
Суммарная площадь экрана	делений по вертикали – 6 делений по горизонтали – 10
Ширина линии луча	1 мм
Минимальная частота следования развертки при наблюдении максимально быстрого процесса	300 Гц
Полоса пропускания при неравномерности амплитудно частотной характеристики 3 дБ	от 0 до 5 МГц
Выброс на переходную характеристику 10% при длительности фронта импульса	0,1 мкс
Калиброванный коэффициент отклонения устанавливается ступенями в последовательности 1:1, 1:10, 1:100, 1:1000 и плавно с перекрытием 1:10	20 мВ/дел
Входной импеданс канала Y	500±15 кОм – 45 пФ 5 МОм – 13 пФ с выносным делителем 1:10
Разделительная емкость закрытого входа	0,05 мкФ
Максимально допустимое суммарное напряжение на закрытом входе	400 В
Калиброванный коэффициент развертки устанавливается ступенями в последовательности 1, 2, 5	от 0,2 мкс/дел до 0,1 с/дел
Внутренняя синхронизация развертки импульсами с высотой изображения на экране электроннолучевой трубки не менее 5 мм при длительности фронта, не более	0,1 мкс
Внешняя синхронизация сигналами амплитудой	от 0,5 В до 100 В
Прямоугольные импульсы	амплитудой, не более 150 В частотой – 50 Гц
Синусоидальное напряжение, стабилизированное по частоте кварцем.
Погрешность измерения	амплитуды импульсов в диапазоне от 40 мВ до 100 В – ±10% амплитуды синусоидальных сигналов в диапазоне частот от 0 до 1 МГц – ±10% дополнительная выносного делителя – ±10% интервалов времени в диапазоне от 0,4 мкс до 1 с – ±10%
Несовпадение начала развертки обоих лучей, не более	±0,5 мм
Общие данные
Условия эксплуатации	температура окружающего воздуха от -10°С… до +40°С относительная влажность до 98% при +25° С до 98%
Потребляемая мощность	395 В∙А
Питание	220 В, 50 Гц
Глубина	550 мм
Ширина	260 мм
Высота	375 мм
Вес	25 кг
Комплект поставки	Осциллограф двухлучевой С1-16
Варианты написания в сети Internet	С 1-16, С1 16, С1/16
! .

Технические характеристики

Производитель	Махачкалинский приборостроительный завод (МПЗ)
Модель	С1-16
Гарантия	1 год
Госреестр РФ	1875-63
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Диапазон измеряемых напряжений	от 20 мВ до 500 В
Диапазон измеряемых интервалов времени	от 0,6 мкс до 1 с
Рабочая площадь экрана для каждого луча имеет	по вертикали – 4 деления по горизонтали – 10 делений (1 деление равно 1 см)
Суммарная площадь экрана	делений по вертикали – 6 делений по горизонтали – 10
Ширина линии луча	1 мм
Минимальная частота следования развертки при наблюдении максимально быстрого процесса	300 Гц
Полоса пропускания при неравномерности амплитудно частотной характеристики 3 дБ	от 0 до 5 МГц
Выброс на переходную характеристику 10% при длительности фронта импульса	0,1 мкс
Калиброванный коэффициент отклонения устанавливается ступенями в последовательности 1:1, 1:10, 1:100, 1:1000 и плавно с перекрытием 1:10	20 мВ/дел
Входной импеданс канала Y	500±15 кОм – 45 пФ 5 МОм – 13 пФ с выносным делителем 1:10
Разделительная емкость закрытого входа	0,05 мкФ
Максимально допустимое суммарное напряжение на закрытом входе	400 В
Калиброванный коэффициент развертки устанавливается ступенями в последовательности 1, 2, 5	от 0,2 мкс/дел до 0,1 с/дел
Внутренняя синхронизация развертки импульсами с высотой изображения на экране электроннолучевой трубки не менее 5 мм при длительности фронта, не более	0,1 мкс
Внешняя синхронизация сигналами амплитудой	от 0,5 В до 100 В
Прямоугольные импульсы	амплитудой, не более 150 В частотой – 50 Гц
Синусоидальное напряжение, стабилизированное по частоте кварцем.
Погрешность измерения	амплитуды импульсов в диапазоне от 40 мВ до 100 В – ±10% амплитуды синусоидальных сигналов в диапазоне частот от 0 до 1 МГц – ±10% дополнительная выносного делителя – ±10% интервалов времени в диапазоне от 0,4 мкс до 1 с – ±10%
Несовпадение начала развертки обоих лучей, не более	±0,5 мм
Общие данные
Условия эксплуатации	температура окружающего воздуха от -10°С… до +40°С относительная влажность до 98% при +25° С до 98%
Потребляемая мощность	395 В∙А
Питание	220 В, 50 Гц
Глубина	550 мм
Ширина	260 мм
Высота	375 мм
Вес	25 кг
Комплект поставки	Осциллограф двухлучевой С1-16
Варианты написания в сети Internet	С 1-16, С1 16, С1/16
! .
