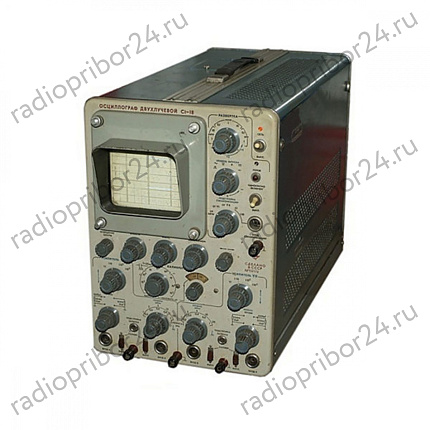

С1-18 осциллограф двухлучевой

Характеристики

О товаре

Бренд
СССР
Модель
С1-18
Габаритные размеры
265х375х578 мм
Госреестр
1858-63
Вес
27 кг.
Межповерочный интервал
1 год

62 000 ₽

В наличии

Запросить счет

В корзину

Бесплатная доставка по всей России

*Стоимость может поменяться и зависит от точного адреса, стоимости и веса заказа

Описание

Описание Осциллограф двухлучевой С1-18 предназначен для наблюдения формы электрических сигналов на экране электроннолучевой трубки и измерения их амплитудных и временных параметров. Прибор имеет идентичные каналы вертикального отклонения, позволяющие подключать как симметричные, так и несимметричные относительно корпуса сигналы. Входы усилителей могут быть открытыми и закрытыми. Он комплектуется, выносными делителями с входным сопротивлением 1 МОм и 5 МОм и коэффициентом деления 1:10 и 1:100 соответственно. Генератор развертки общий для обоих лучей. Он работает в автоколебательном и ждущем режиме, а также в режиме однократного запуска развертки. Синхронизация осуществляется сигналом любой полярности. Внутренняя синхронизация возможна сигналом любого канала. Плавное изменение калибровочного напряжения производится прецизионным потенциометром со шкалой, градуированной в значениях напряжения. В приборе предусмотрена возможность модуляции яркости одного из лучей от внешнего источника сигнала и возможность подачи сигнала непосредственно на пластины электроннолучевой трубки. В осциллографе применена электроннолучевая трубка с экраном типа В с длительным послесвечением и сменной шкалой перед экраном. В осциллографе предусмотрена возможность подключения усилителя тракта У2 к пластинам X канала У1 (режим работы X – Y). Прибор относительно простой. Он удобен при одновременном исследовании двух синхронных периодических и однократных сигналов в трактах звуковых и ультразвуковых частот, а также для исследования неэлектрических процессов с использованием датчиков-преобразователей сигналов Покупая осциллограф двухлучевой С1-18 в компании Радиоприбор24, вам предоставляется гарантия на оборудование. Продукция с хранения Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Технические характеристики

Производитель	СССР
Модель	С1-18
Гарантия	1 год
Госреестр	1858-63
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Диапазон измеряемых напряжений	от 10 мВ до 500 В
Диапазон измеряемых интервалов времени	от 5 мкс до 50 с
Рабочая площадь экрана электроннолучевой трубки для каждого луча имеет делений (1 деление равно 1 см)	по вертикали – 4 по горизонтали – 10
Суммарная рабочая площадь экрана электроннолучевой трубки имеет делений	по вертикали – 6 по горизонтали – 10 ширина линии луча – 1,3 мм
Минимальная частота следования развертки при исследовании максимально быстрого процесса, не более	100 Гц
Максимальная скорость записи при фотографировании, не менее	10 км/с
Регулируемая полоса пропускания каналов Y	от 0 до 0,2 МГц; от 0 до 0,3 МГц; от 0 до 0,4 МГц; от 0 до 0,6 МГц; от 0 до 1 МГц
Диапазон коэффициентов отклонения зависит от полосы пропускания, устанавливается ступенями в последовательности	1; 10; 100; 1000; и плавно с перекрытием 1:10
Импеданс входов усилителей вертикального отклонения без выносных делителей	сопротивления – 0,5 МОм емкости – 50 пФ
Импеданс входов усилителей вертикального отклонения С1-18 с выносными делителями 1:10	сопротивления – 5 МОм емкости 1:10 – 13 пФ
Импеданс входов усилителей вертикального отклонения с выносными делителями 1:100	сопротивления – 1 МОм емкости – 13 пФ
Спад вершины переходной характеристики	при закрытом входе и длительности импульсов 0,5 мс – 5% при длительности 1 мс – 10%
Максимально допустимое суммарное напряжение на закрытом входе	400 В
Коэффициент ослабления синфазного сигнала в полосе частот	от 0 до 100 кГц – 500
Внутренняя синхронизация	сигналами с высотой изображения на экране электроннолучевой трубки – не менее 5 мм сигналами питающей сети
Внешняя синхронизация сигналом амплитудой	от 0,5 В до 100 В
Калиброванный коэффициент развертки	от 1 мкс/дел до 5 с/дел устанавливается ступенями в последовательности -1; 2; 5
Параметры сигнала калибровки коэффициента отклонения и развертки
Напряжение в виде меандра с частотой	50 Гц
Постоянное напряжение	положительной и отрицательной полярности
Напряжение калибровочного сигнала от 1 мВ до 1 В устанавливается ступенями в последовательности	1; 10; 100; и плавно с перекрытием 1:10.
Параметры входа на пластины ЭЛТ
Полоса пропускания	10 МГц
Вход	симметричный, открытый
Входной импеданс	сопротивления – 3±0,3 МОм емкости – 15 пФ
Чувствительность входа (коэффициент отклонения 14,5 В/дел)	0,7 мм/В
Погрешность измерения	амплитуды импульсного сигнала – ±10% амплитуды синусоидального сигнала в диапазоне от 0 до 50 кГц дополнительная выносного делителя – 12% интервалов времени – ±10%
Погрешность совмещения на экране электроннолучевой трубки одного сигнала, подаваемого на оба канала Y одновременно	±1 мм
Общие данные
Условия эксплуатации	температура окружающего воздуха от -10°С… до +35°С относительная влажность при +20°С до 80%
Потребляемая мощность	300 В∙А
Питание	220 В, 50 Гц
Глубина	578 мм
Ширина	265 мм
Высота	375 мм
Вес	27 кг
Комплект поставки	Осциллограф двухлучевой С1-18
Варианты написания в сети Internet	С 1-18, С1 18, С1/18
! .
