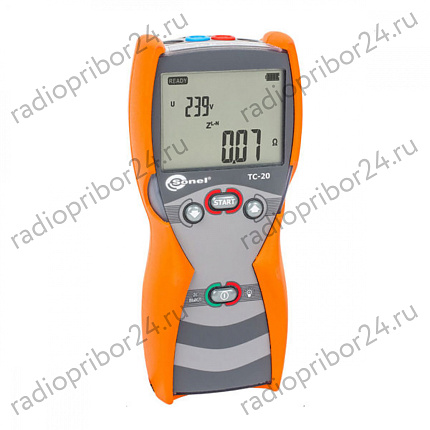

Sonel TC-20 измеритель параметров петли короткого замыкания

Описание Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи “фаза – нуль” с характеристиками аппаратов защиты и проверки непрерывности защитных проводников. Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках. Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов. Прибор может быть эффективно использован Электросетевыми компаниями (при техническом обслуживании электроустановок) Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях Строительными и монтажными организациями, при производстве электромонтажных работ Организациями надзора и контроля в электрических сетях и электроустановках потребителей Электроизмерительными лабораториями Результаты измерений помогут решить следующие вопросы Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков? Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя? Какой характер исследуемой цепи — емкостной или индуктивный? Есть ли ошибки электромонтажа? Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит? Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле: Ik = Un / Zs где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания. Разберём пример. Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C». Задание: проверить правильность выбора аппарата защиты от сверхтоков. Решение: 1.Изучаем нормативные документы. ГОСТ Р 50571.16-2007 для системы TN предлагает нам провести измерение сопротивления петли “фаза – нуль” и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN — для номинального напряжения 220 В оно не должно превысить 0,4 секунды. 2.Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ I=1,1×25×10=275 А 3.Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А. 4.Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А. Ответ: ток гарантированного срабатывания исследуемого автоматического выключателя больше, чем может возникнуть в схеме, исследуемый автоматический выключатель не обеспечивает выполнения требований нормативных документов и надёжности зашиты от свехтоков исследуемой розеточной группы. Автоматический выключатель установлен неправильно и подлежит замене. Покупая измеритель параметров петли короткого замыкания Sonel TC-20 в компании Радиоприбор24, вам предоставляется гарантия на оборудование.br
