СР-75-290ФВ

СР-75-290ФВ
Розетки кабельные угловые СР-75-290ФВ коаксиальные негерметичные радиочастотные для объёмного монтажа резьбового сочленения.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 9500 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в аппаратуре общего и специального назначения.
Соединители радиочастотные коаксиальные СР-75-290ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Марка присоединяемого кабеля: РК75-4-21.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «5» ВР0.364.015ТУ;
- приёмка «9» ВР0.364.015ТУ, ВР0.364.055ТУСД.

Основные технические характеристики соединителей радиочастотных СР-75-290ФВ:
● Размер основного соединения: ...... М8х0,5;
● Волновое сопротивление: ...... 75 Ом;
● Предельная частота: ...... 9,5 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 400 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... серебро, никель;
● Материал контакта: ...... бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;

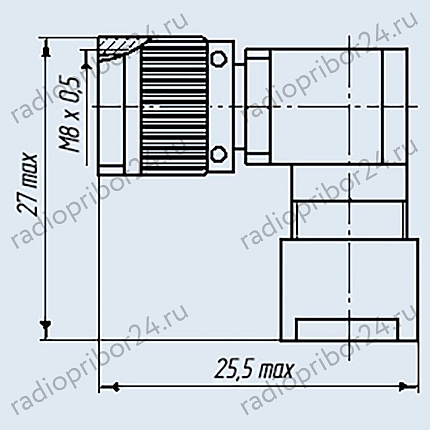

● Габариты (длина/ширина/высота): ...... 25,5/12,1/27,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 250;
● Масса соединителя: ...... 18,5 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СР-75-290ФВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
290 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Розетка ОС СР-75-290ФВ ВР0.364.015ТУ, ВР0.364.055ТУСД.
