Переход Ш-Ш-Г (штырь-штырь-гнездо) СР-75-294ФВ радиочастотный коаксиальный негерметичный для объёмного монтажа резьбового сочленения.
Используется для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц.
Предназначены для соединения сочленяющихся частей трёх соединителей и разветвления электромагнитной энергии, передаваемой по коаксиальному каналу.
Применяются в радиоэлектронном оборудовании и аппаратуре общего и специального назначения.
Переходы радиочастотные коаксиальные СР-75-294ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «5» ВР0.364.013ТУ;
- приёмка «9» ВР0.364.013ТУ, ВР0.364.055ТУСД.

Основные технические и эксплуатационные характеристики переходов радиочастотных СР-75-294ФВ:
● Конструкция: ...... вилка/вилка/розетка, тройник;
● Размер основного соединения: ...... М8х0,5;
● Волновое сопротивление: ...... 75 Ом;
● Предельная частота: ...... 3,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 500 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... латунь;
● Покрытие корпуса: ...... серебро;
● Материал контакта: ...... латунь, бронза;
● Покрытие контакта: ...... серебро;
● Материал диэлектрика: ...... фторопласт;

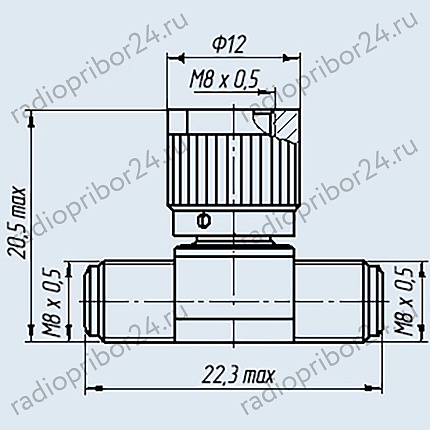

● Габариты (длина/ширина/высота): ...... 22,3/12,0/20,5 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 250;
● Масса соединителя: ...... 12,5 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных переходов:
СР-75-294ФВ
СР - соединитель радиочастотный;
75 - величина волнового сопротивления, Ом;
294 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Переход ОС СР-75-294ФВ ВР0.364.013ТУ, ВР0.364.055ТУСД.
