СРГ-50-187ФВ

СРГ-50-187ФВ
Переход Ш-Г (штырь-гнездо) СРГ-50-187ФВ радиочастотный коаксиальный герметичный для объёмного монтажа врубного/резьбового сочленения.
Используется для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц.
Предназначены для соединения сочленяющихся частей двух соединителей с разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
Применяются в радиоэлектронном оборудовании и аппаратуре общего и специального назначения.
Переходы радиочастотные коаксиальные СРГ-50-187ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «5» ВР0.364.022ТУ.

Основные технические и эксплуатационные характеристики переходов радиочастотных СРГ-50-187ФВ:
● Конструкция: ...... вилка/розетка;
● Размер основного соединения: ...... 14,6/М18х1;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 3,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 500 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... нержавеющая сталь;
● Материал контакта: ...... прецизионный сплав, бронза;
● Покрытие контакта: ...... никель, серебро, серебро-палладий;
● Материал диэлектрика: ...... фторопласт, стекло;

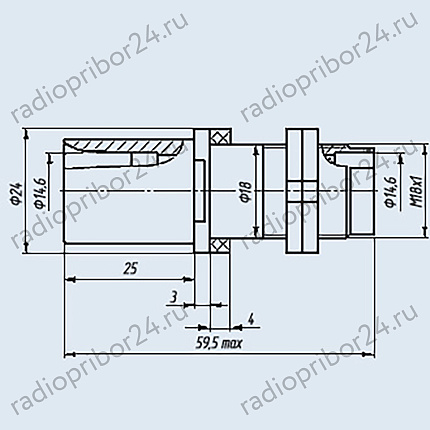

● Габариты (длина/ширина/высота): ...... 59,5/24,0/24,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +85 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 78,0 г;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных переходов:
СРГ-50-187ФВ
СР - соединитель радиочастотный;
Г - герметичное исполнение;
50 - величина волнового сопротивления, Ом;
187 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Переход СРГ-50-187ФВ ВР0.364.022ТУ.
