СРГ-50-263ФВ

СРГ-50-263ФВ
Вилки приборные прямые СРГ-50-263ФВ коаксиальные герметичные радиочастотные для объёмного монтажа резьбового сочленения.
Предназначены для работы в электрических цепях радиочастотных трактов в диапазоне частот до 3000 МГц.
Применяются для соединения и разъединения электрических цепей радиочастотных трактов в радиоэлектронной аппаратуре общего и специального назначения.
Соединители радиочастотные коаксиальные СРГ-50-263ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «5» ВР0.364.014ТУ;
- приёмка «9» ВР0.364.014ТУ, ВР0.364.055ТУСД.

Основные технические характеристики соединителей радиочастотных СРГ-50-263ФВ:
● Размер основного соединения: ...... М6х0,5;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 3,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 350 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... нержавеющая сталь;
● Материал контакта: ...... прецизионный сплав;
● Покрытие контакта: ...... никель;
● Материал диэлектрика: ...... фторопласт, стекло;

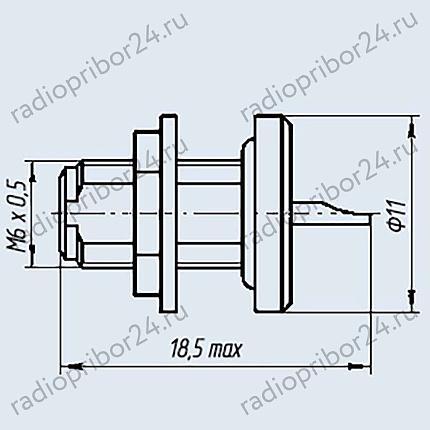

● Габариты (длина/ширина/высота): ...... 18,5/11,0/11,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 250;
● Масса соединителя: ...... 3,5 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных коаксиальных соединителей:
СРГ-50-263ФВ
СР - соединитель радиочастотный;
Г - герметичный;
50 - величина волнового сопротивления, Ом;
263 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Вилка ОС СРГ-50-263ФВ ВР0.364.014ТУ, ВР0.364.055ТУСД.
