ТЧ-10Р Тахометр часового типа

Тахометры часовые ТЧ10-Р (далее тахометры) предназначены для измерения частоты вращения частей машин и механизмов, имеющих центровочные элементы и линейных скоростей, способом непосредственного присоединения.

Описание

Принцип действия тахометров часовых состоит в том, что угловая скорость измеряется по числу оборотов испытуемого вала за определенный промежуток времени.

Тахометры состоят из счетного и часового механизма и механизма возврата стрелок.

Счетный механизм состоит из вала, ангренажа и стрелок показывающих число оборотов на циферблате.

Часовой механизм состоит из узла спуска и регулятора. Нажатием на кнопку «Пуск», которая через штифт сектора взводит две пружины (заводную и вспомогательную), под действием этих пружин штифт сектора движется в обратном направлении. Вместе со штифтом движется сектор и передает движение узлу спуска и узлу регулятора. Регулятор управляет периодичностью действия спуска, обеспечивая постоянную скорость вращения кулачка.

Во время работы узла спуска носик храпового рычага выходит из паза на кулачке и освобождает храповое колесо и ось, на которую насажена стрелка. Стрелка поворачивается до тех пор, пока носик храпового рычага не запрет храповое колесо вместе с осью.

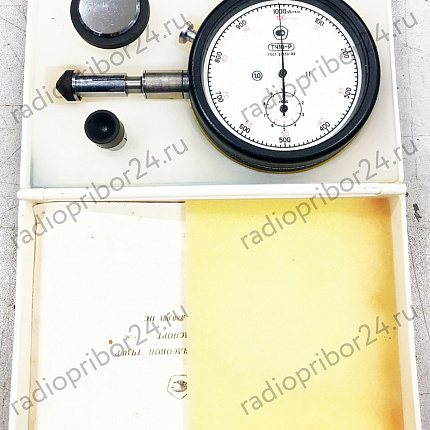

Механизм возврата стрелок действует при нажатии на кнопку, приводящую в движение молоток, который нажимает на сердечки возврата стрелок в нулевое положение. Общий вид тахометра часового ТЧ10-Р представлен на рисунке 1.

Таблица 1 - Метрологические характеристики
