Ц4502 клещи электроизмерительные переменного тока высоковольтные

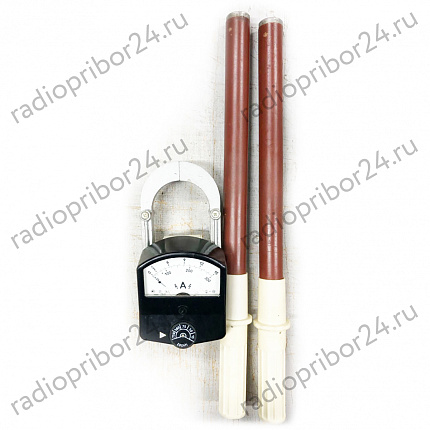

Клещи электроизмерительные Ц4502 (рис. 60) предназна­чены для измерений тока без разрыва цепи в высоковольтных цепях переменного тока при синусоидальной форме кривой напряжения.

Прибор переносной. Он представляет собой сочетание трансформатора тока, имеющего разъемный магнитопровод 2, с измерительным механизмом 1.

Измеряемый ток, проходя по проводнику 3, охваченному разъемным магнитопроводом, создает в последнем перемен­ный магнитный поток, который индуцирует эдс во вторичной обмотке, расположенной на магнитопроводе. Вторичная об­мотка через набор шунтов подключена к измерительному механизму.

Клещи относятся к восстанавливаемым, одноканальным, однофункциональным изделиям.

Прибор может иметь тропическое исполнение.

Назначение клещей токоизмерительных Ц4502:

Клещи электроизмерительные аналоговые Ц4502 предназначены для кратковременного измерения переменного тока без разрыва токовой цепи, напряжения в сетях переменного тока от 1 до 10 кВ частотой 50 или 60 Гц и сопротивления.

Клещи являются комбинированным переносным прибором и представляют собой сочетание трансформатора тока, имеющего разъемный магнитопровод, с измерительным механизмом магнитоэлектрической системы.
